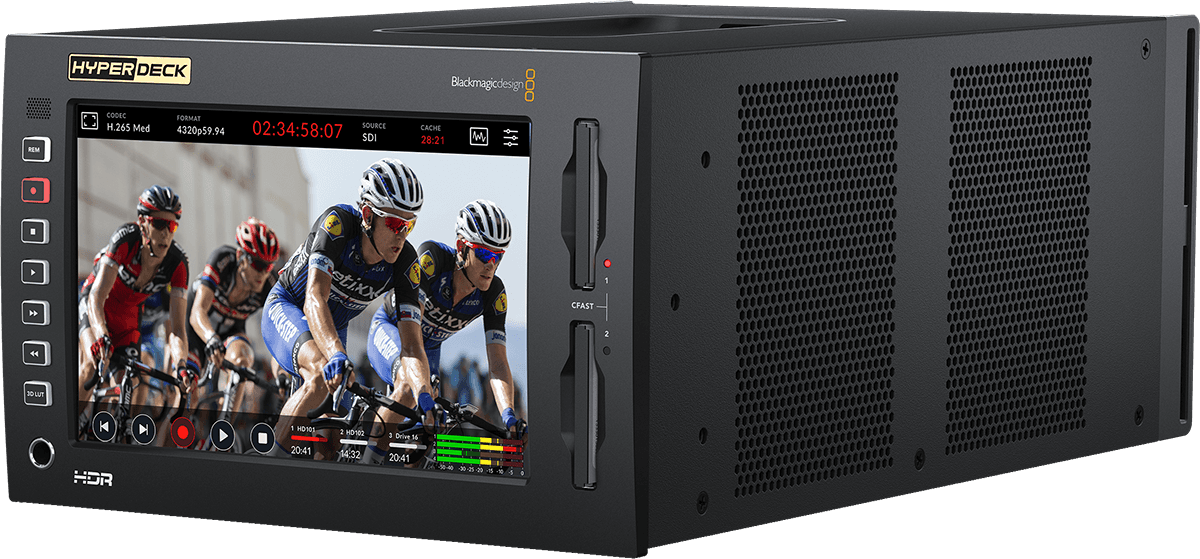

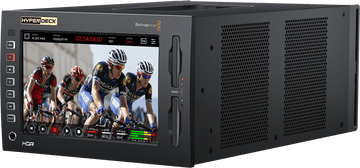

Blackmagic Design HyperDeck Extreme 8K HDR

De referentie HyperDeck voor 8K HDR-captatie in een broadcastomgeving

De HyperDeck Extreme 8K HDR is ontworpen voor regies, reportagewagens, studio's en veeleisende postproductiepijplijnen. Deze recorder bouwt voort op de betrouwbare basis van de HyperDeck-familie en zet tegelijkertijd een beslissende stap vooruit ten opzichte van recorders van de vorige generatie: native 8K-captatie, HDR-monitoring met hoge luminantie, geavanceerde ondersteuning voor 3D-LUT's en 10 Gb/s-netwerkintegratie voor een naadloze aansluiting op een moderne SDI/HDMI-infrastructuur. De "high-end"-positionering komt ook tot uiting in de aansluitingen, die zijn afgestemd op broadcast, de geïntegreerde controletools en de op productie gerichte bedieningslogica (triggering, timecode, referentie, bediening op afstand).

Voor wie en voor welke toepassingen?

Deze broadcastrecorder is in de eerste plaats bedoeld voor teams die betrouwbare, reproduceerbare en technisch conforme masters moeten opleveren: tv-regies, multicam-studio's, premium eventregistraties, live-to-post-workflows, archivering en de productie van HDR-content. Hij is ook geschikt als back-uprecorder om een uitzending te beveiligen, of als hoofdrecorder wanneer een autonome en robuuste oplossing gewenst is.

Een concreet voordeel tijdens producties: de 4 SDI-invoeren kunnen gelijktijdig worden gecaptured tot 2160p60 in afzonderlijke bestanden. Dat vereenvoudigt het creëren van rushes per camera of per bron, zonder de setup complexer te maken. Dankzij de flexibele codecs (ProRes, DNx, H.265 10-bit) kan de recorder worden aangepast aan de vereisten op het gebied van opslag, bandbreedte en postproductie, terwijl een hoge beeldkwaliteit en brede compatibiliteit behouden blijven.

Belangrijke functies om tijd te besparen tijdens opnames en in de postproductie

8K, HDR en 3D-LUT's om de creatieve intentie ter plaatse te controleren

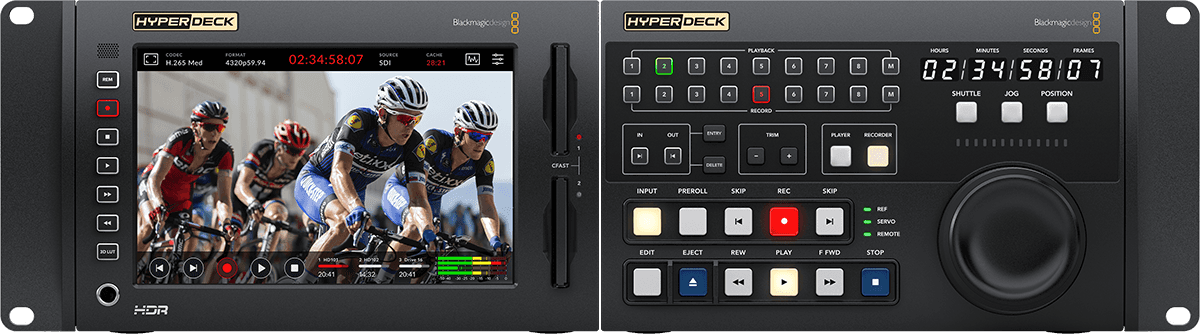

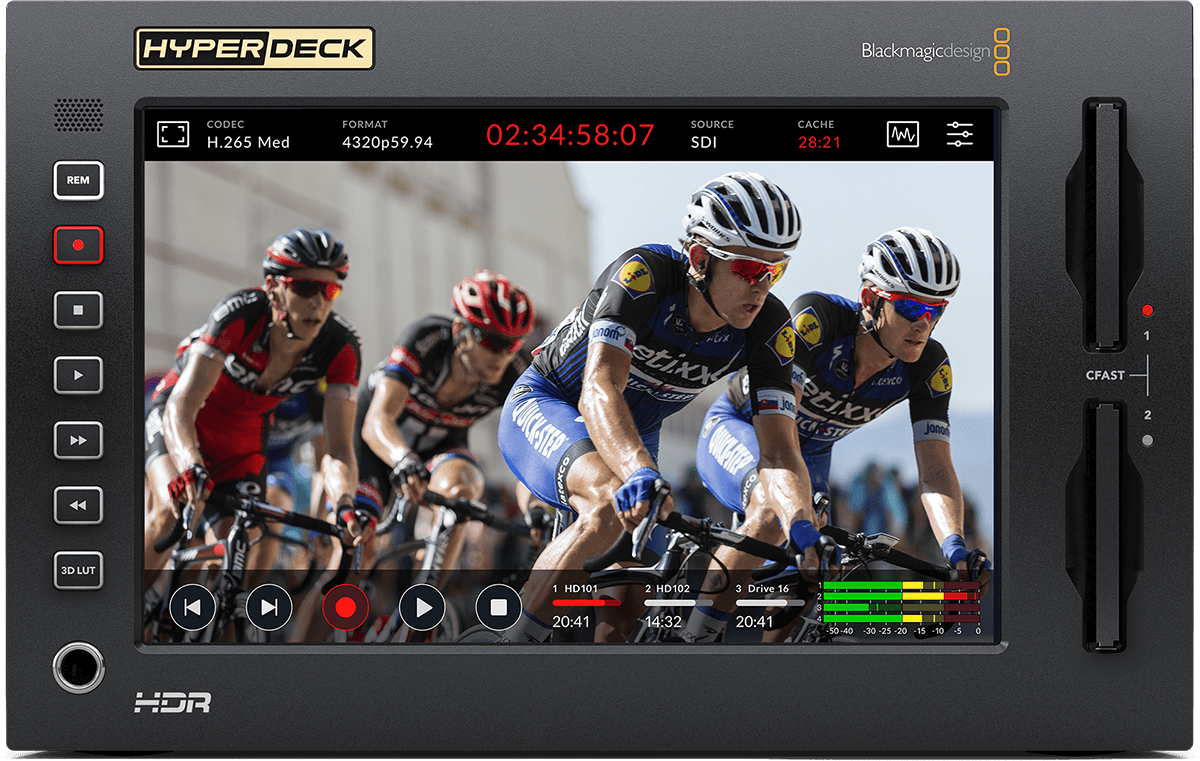

De HyperDeck Extreme 8K HDR legt de nadruk op controle: een 7-inch HDR-lcd-scherm met een resolutie van 1920 x 1200, 100% DCI-P3-dekking en 2000 nits om het beeld in heldere omgevingen te controleren. Dankzij de toepassing van 33-punts 3D-LUT's kunnen monitoring en creatieve intentie op elkaar worden afgestemd. Dat is praktisch om al tijdens de opname een beeld te beoordelen dat "dicht bij de uiteindelijke weergave" ligt.

De geïntegreerde 10-bits-scopes (golfvormmonitor, RGB-parade, vectorscope en histogram) bieden broadcastniveau-technische controle, zowel tijdens opnames als bij colorgrading of conformiteitscontrole.

NVMe-cache en flexibele media: extra bescherming tegen schommelingen in de datasnelheid

Bij zware formaten (met name in 8K) of situaties waarin een stabiele schrijfsnelheid cruciaal is, fungeert de optionele M.2 PCIe NVMe-sleuf als een interne cache die schommelingen in de datasnelheid kan opvangen en het risico op verloren beelden verkleint. Daarnaast bieden de twee CFast 2.0-sleuven en de mogelijkheid om via USB-C 3.1 Gen 2 op externe opslag op te nemen verschillende strategieën: lange sessies, het wisselen van media of het dupliceren van streams, afhankelijk van de behoeften op de set.

Complete broadcastconnectiviteit en automatisering in de regie

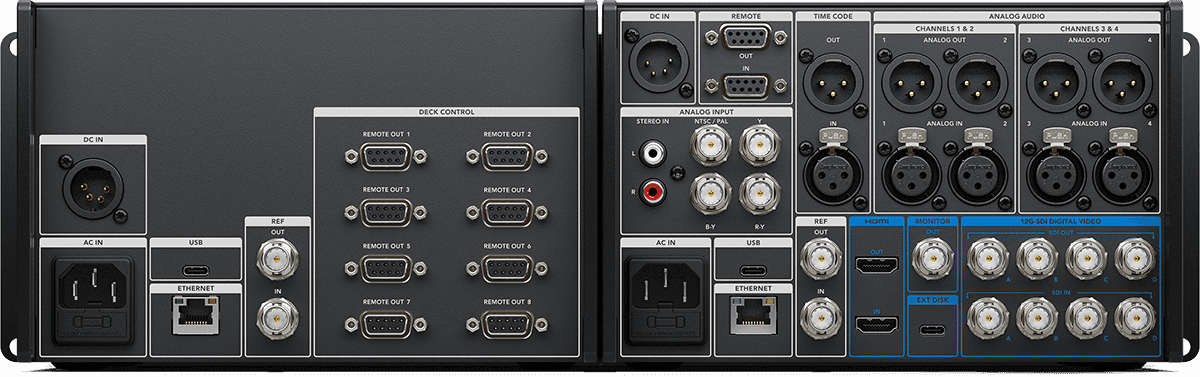

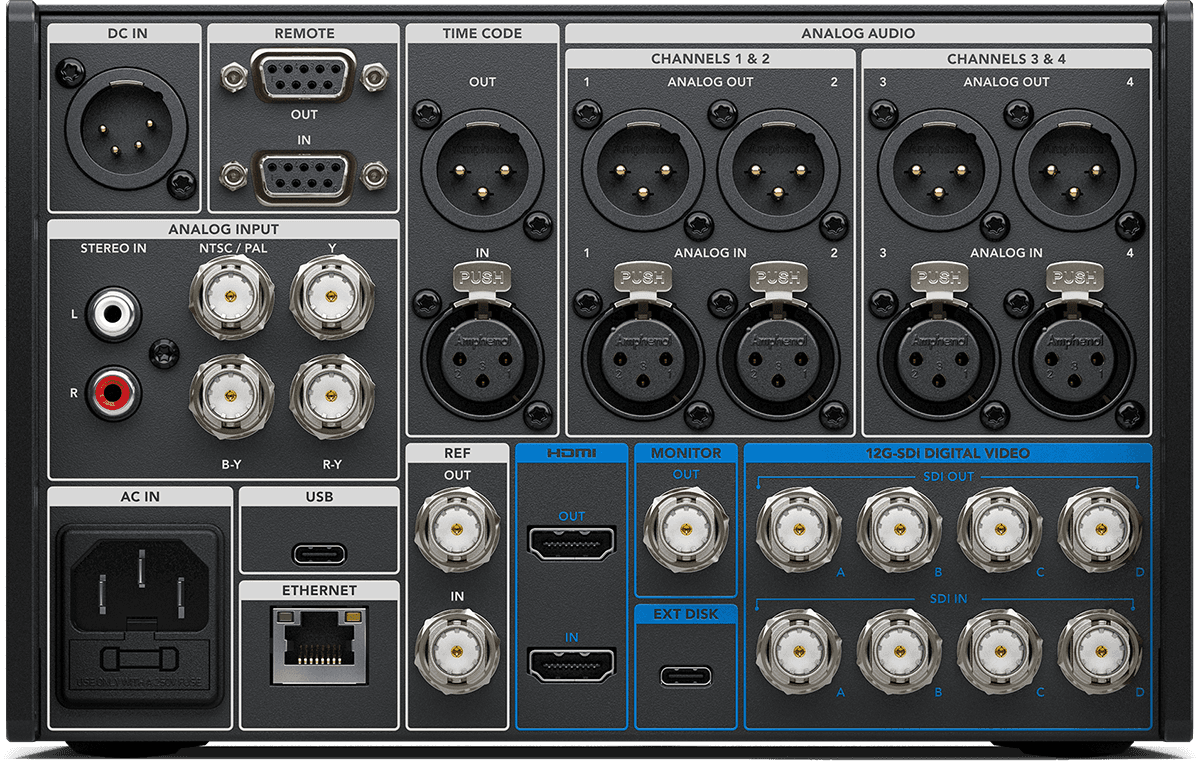

Met 12G-SDI Quad Link, HDMI 2.0, analoge invoeren (component en composiet), audio via XLR/RCA, timecode en Tri-Sync/Black Burst-referentie blijft de integratie in een bestaande routing eenvoudig. Bediening op afstand via RS-422, triggering via SDI/timecode en netwerkbediening via het Blackmagic HyperDeck Ethernet-protocol vereenvoudigen automatisering, gecentraliseerde bediening en gebruik door meerdere operators.

Technische specificaties

Categorie	draagbare recorder	Aantal microfooningangen	4
Afstandsbediening	TM_ControleDistEnregHomeStudio001, ethernet-poort	Speaker ingebouwd	Ja
Max resolutie	TM_ResolutionEnregHomeStudio005	Voeding	Externe voeding, 100 - 240 V wisselstroom - 50/60 Hz
Opslag	TM_StockageEnregHomeStudio003	Afbeelding	7 "kleuren touchscreen
Ingangen	TM_EnregistHomeStudio002, TM_EnregistHomeStudio003, TM_EntreesEnregHomeStudio004, TM_EntreesEnregHomeStudio005, XLR	Gewicht	3.65 kg
Uitgangen	hoofdtelefoon, TM_SortiesEnregHomeStudio001, TM_SortiesEnregHomeStudio005, TM_SortiesEnregHomeStudio006, TM_SortiesEnregHomeStudio007, TM_SortiesEnregHomeStudio008, HDMI, XLR	Afmetingen (mm)	210x334x131

SDI-invoeren	4	Scopes	golfvorm, RGB-parade, vectorscope, histogram (10-bits broadcastkwaliteit)
SDI-uitgangen	5 (12G-SDI A, B, C, D en 3G-SDI-monitoruitgang)	Weergavemodi	PIP, beeld met transparantieregeling, standaard- en HDR-rasterlijnen, vectorscope met zoom
SDI-datasnelheden	270Mb, 1.5G, 3G, 6G, 12G	Timecode	1 x XLR-invoer, 1 x XLR-uitgang
HDMI 2.0-invoer	1	Triggering	via SDI en timecode
HDMI 2.0-uitgang	1	Configuratie	geïntegreerde gebruikersinterface of via Ethernet
Analoge video-invoeren	1 x component YUV via 3 BNC’s, 1 x composiet NTSC/PAL via 1 BNC	Ethernet	10 Gb/s
Analoge video-uitgangen	geen	Computerinterface	1 x USB-C (software-updates)
Analoge audio-invoeren	4 gebalanceerde XLR-kanalen + 2 ongebalanceerde RCA-kanalen	Videosampling	4:2:2 YUV
Ingebouwde luidspreker	mono	Kleurdiepte	10 bits
SDI-audio-invoeren	64 ingebouwde kanalen	Kleurruimte	Rec.601, Rec.709, Rec.2020; 33-punts 3D-LUT’s
SDI-audio-uitgangen	64 ingebouwde kanalen	SDI-conformiteit	SMPTE 259M, 292M, 296M, 372M, 424M, 425M niveau A/B, 2081-1/10, 2082-1/10, 2084
HDMI-audio-uitgangen	8 ingebouwde kanalen	SDI-metadata	RP188 HD, CEA-708-ondertiteling, HDR-metadata via SDI
Audiosampling	24 bits, 48 kHz (tv-standaard)	Automatische detectie	SD, HD, 6G-SDI, 12G-SDI, 2SI Quad Link 12G-SDI
Audiocodecs	2 AAC-kanalen; PCM met 2/4/8/16/32/64 kanalen	Kopieerbeveiliging	de HDMI-invoer neemt geen beveiligde bronnen op
Scherm	7-inch HDR-lcd, 1920 x 1200, 100% DCI-P3, 2000 nits
