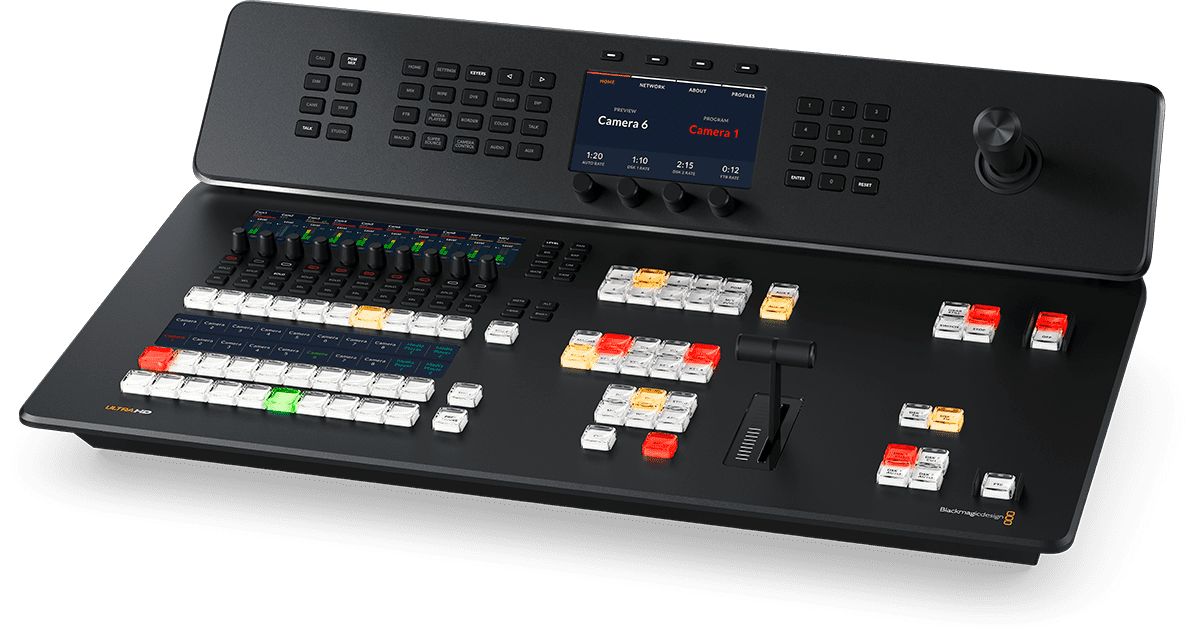

Blackmagic Design ATEM Television Studio 4K8

De ATEM-serie gaat naar Ultra HD 2160p60, zonder het "desktop" formaat te verlaten

In de lijn van de op live productie gerichte ATEM regies, verenigt de ATEM Television Studio 4K8 in één behuizing een bedieningspaneel, een 12G-SDI switcher en een infrastructuur ontworpen voor moderne workflows. Waar de HD-modellen zich richtten op 1080 workflows, breidt deze versie de volledige keten uit naar Ultra HD tot 2160p60 en adopteert HEVC H.265 encoding om efficiëntere 4K masters te produceren qua opslag en overdracht. De 4-poorts 10G Ethernet switch en ingebouwde opname- en streamingfuncties versterken een "plug and produce" logica voor teams die snel, schoon en herhaalbaar moeten leveren.

Voor wie en voor welke toepassingen

Deze broadcast videomixer is gericht op mobiele regies, corporate sets, gebedshuizen, evenementen, e-sport, podiumregistraties en hybride studio's die een echte multi-camera productie willen met gelijktijdige uitzending en opname. De 10 AUX-uitgangen vereenvoudigen het beheer van LED-walls, presentatorretours, clean feeds, recorders en interne verbindingen, terwijl de dubbele webcam-uitgang via USB-C de integratie met videoconferentieplatforms of remote productieposten vergemakkelijkt.

Belangrijke functies voor betrouwbare en snelle 4K live productie

8 gesynchroniseerde 12G-SDI ingangen met conversie: minder beperkingen tijdens opname

Elke SDI-ingang is ontworpen om format- en frameratevariaties te "absorberen" dankzij synchronisatie en ingebouwde converters. Resultaat: een uniforme SDI bekabeling, snellere opstart en soepelere overgangen, zelfs wanneer bronnen aanvankelijk niet perfect zijn afgestemd. De Multi View, beschikbaar via 12G-SDI en HDMI 2.0, biedt een duidelijke supervisie van programma, preview, ingangen, keyers en composities.

RTMP streaming en interne opname: een directe workflow naar uitzending

De ATEM Television Studio 4K8 bevat een RTMP streaming engine via Ethernet (of via internetdeling via USB-C) en gelijktijdige opname. U kunt in HD opnemen in H.264 of in Ultra HD in HEVC H.265, in MP4 formaat, op USB-C opslag of optionele interne M.2 SSD. Beide USB-C poorten kunnen ook als webcam-uitgang functioneren voor conferentie-, onderwijs- of remote contribution toepassingen.

Graphics, keying en compositie: van "schone" set tot tv-kwaliteit output

Met 4 geavanceerde chroma keyers, 2 DVE's, een Stinger, SuperSource en 2 media players fill/key dekt de regie de behoeften voor titels, lower-thirds, graphics, greenscreen keying en multi-source layouts. De laaglogica en flexibiliteit van routeerbare vensters maken het mogelijk een broadcastwaardige productie te bouwen zonder externe apparatuur te vermenigvuldigen.

MADI audio en 58-kanaals mix: een videoregie die ook audio aankan

De 58-kanaals audiomixer bevat een 6-bands parametrische EQ en dynamische verwerking (gate, compressor, limiter), met On/Off en Audio Follow Video modi. De 32/64-kanaals MADI I/O en embedded SDI audio vergemakkelijken de integratie van een console, stagebox of bestaande audio-infrastructuur, terwijl een fijne en gecentraliseerde controle behouden blijft.

Netwerk, controle en tally: ontworpen voor teamwork

De 4-poorts 10G Ethernet switch vereenvoudigt de netwerkarchitectuur (softwarecontrole, panelen, collaboratieve workflows). RS-422 compatibiliteit, mix-minus, ondersteuning voor tally netwerken en tally opties via GPI/Tally integreren natuurlijk in live omgevingen. Blackmagic Design compatibele camerabesturing maakt het geheel compleet om beeldinstellingen te regelen en opname te starten vanuit de regie.

Technische specificaties

Categorie	TM_CategorieMelangeur001	Ingangen	TM_EntreesMelangeur004, TM_EntreesMelangeur011, TM_EntreesMelangeur017, TM_EntreesMelangeur019, TM_EntreesMelangeur022, TM_EntreesMelangeur023
Video formaat	TM_FormatVideoMelangeur001	Poorten	TM_PortsMelangeur003, Ethernet
Aantal schermen	1.0000	Gewicht	6.76 kg
Videoverwerking	TM_TraitementVideoMelangeur001	Afmetingen (mm)	582 x 375 x 177
Uitgangen	TM_SortiesMelangeur013, TM_SortiesMelangeur015, TM_SortiesMelangeur017, TM_SortiesMelangeur023, TM_SortiesMelangeur025, TM_SortiesMelangeur026

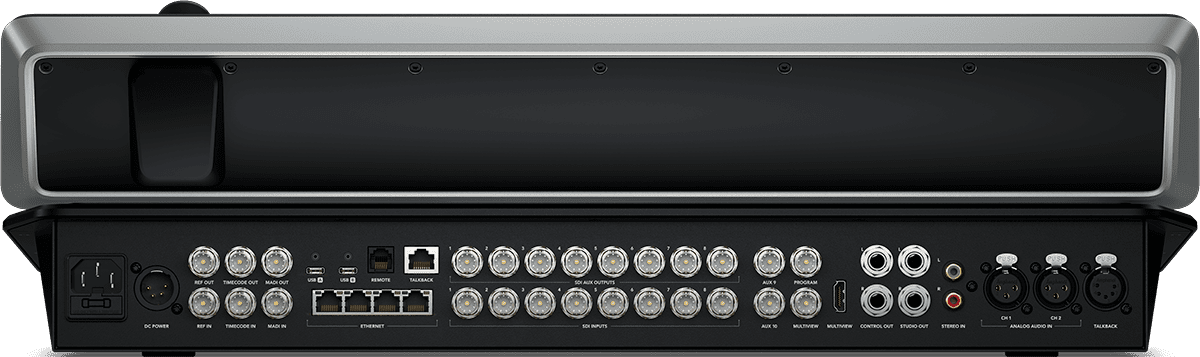

SDI video ingangen	8	Video ingang synchronisatie	op alle 8 ingangen
SDI video uitgangen	12 (waarvan 10 AUX SDI uitgangen, 1 programma SDI uitgang)	Format- en framerate converters	op alle 8 ingangen
SDI snelheden	1.5G, 3G, 6G, 12G	Webcam uitgang	2 x USB-C, 720p of 1080p PGM
HDMI video uitgangen	1	Computer interface	2 x USB-C USB 3.0 voor externe opname, webcam uitgang, softwarecontrole, updates en verbinding met de mixer
Aantal Multi Views	1 x 12G-SDI, 1 x HDMI 2.0	Ethernet	4 x RJ45 met netwerk switch, 10/100/1000/10G BASE-T
Automatische SDI switching	detectie van 1.5G-SDI, 3G-SDI niveau A/B, 6G-SDI, 12G-SDI	Remote control	RJ12 met RS-422
Totaal audio ingangen	2 x symmetrische XLR analoog, 1 x BNC MADI 32 kanalen, 2 x stereo RCA, 1 x 5-pins XLR tally netwerk	Bedieningspaneel aansluiting	Ethernet (direct of via netwerk)
Totaal audio uitgangen	4 x 1/4 inch jack analoog, 1 x BNC MADI 64 kanalen (tot 50 actief), 1 x 5-pins XLR tally netwerk	Tally netwerk	RJ45 voor derden systemen
SDI audio ingangen	4 kanalen geïntegreerd op alle SDI ingangen	Tally uitgang	via GPI en Tally interface (optioneel) via Ethernet
SDI audio uitgangen	16 toewijsbare kanalen	SD standaarden	geen
Timecode aansluitingen	1 x BNC ingang, 1 x BNC uitgang	HD video ingangen	720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60
Interne timecode generator	ja	Ultra HD video ingangen	2160p23.98/24/25/29.97/30/50/59.94/60
Referentie ingang	1 x BNC ingang, 1 x BNC uitgang, Tri-Sync of Black Burst	SDI conformiteit	SMPTE 292M, 296M, 424M, 425M niveau A en B, 2081-1, 2081-10, 2082-1, 2082-10
