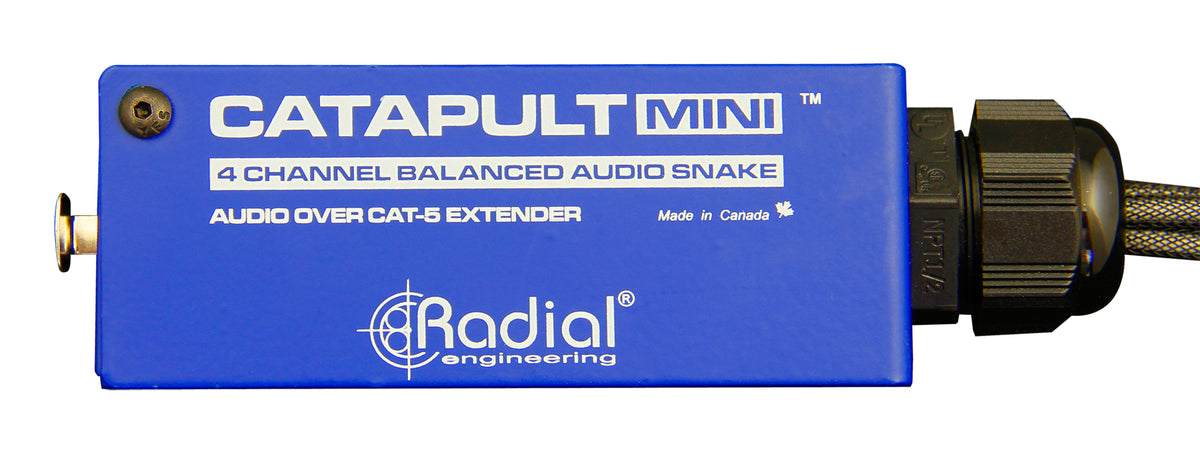

Radial CATAPULT-mini-tx
Estimated Shipping Widget will be displayed here!
- Dit artikel heeft 3 jaar garantie
Het belangrijkste om te weten
Het belangrijkste om te weten
- Verstuur 4 microfoon- of lijnkanalen over tientallen meters via één afgeschermde Cat.5/6-netwerkkabel, voor een overzichtelijkere bekabeling op het podium en in de regie.
- Compact, licht en robuust formaat: een discrete en betrouwbare oplossing voor live-, broadcast- of installatieopstellingen.
- Catapult-compatibiliteit: werkt met een Catapult Mini RX of met andere Catapult-modules om een modulair analoog verbindingstraject te creëren.
- Snel te herkennen en aan te sluiten: EtherCON, 4 mannelijke XLR-aansluitingen, 60 cm lange, ommantelde uitlopers en kleurcodering via krimpkouslabels.
Fabrikantinformatie
Fabrikantinformatie
Radial
https://www.radialeng.com
info@radialeng.com
------------------------
Veiligheidsverantwoordelijke:
Algam SAS
E-mail: contact@algam.net
Adres:
Catapult Mini TX: een compacte schakel in het Catapult-ecosysteem

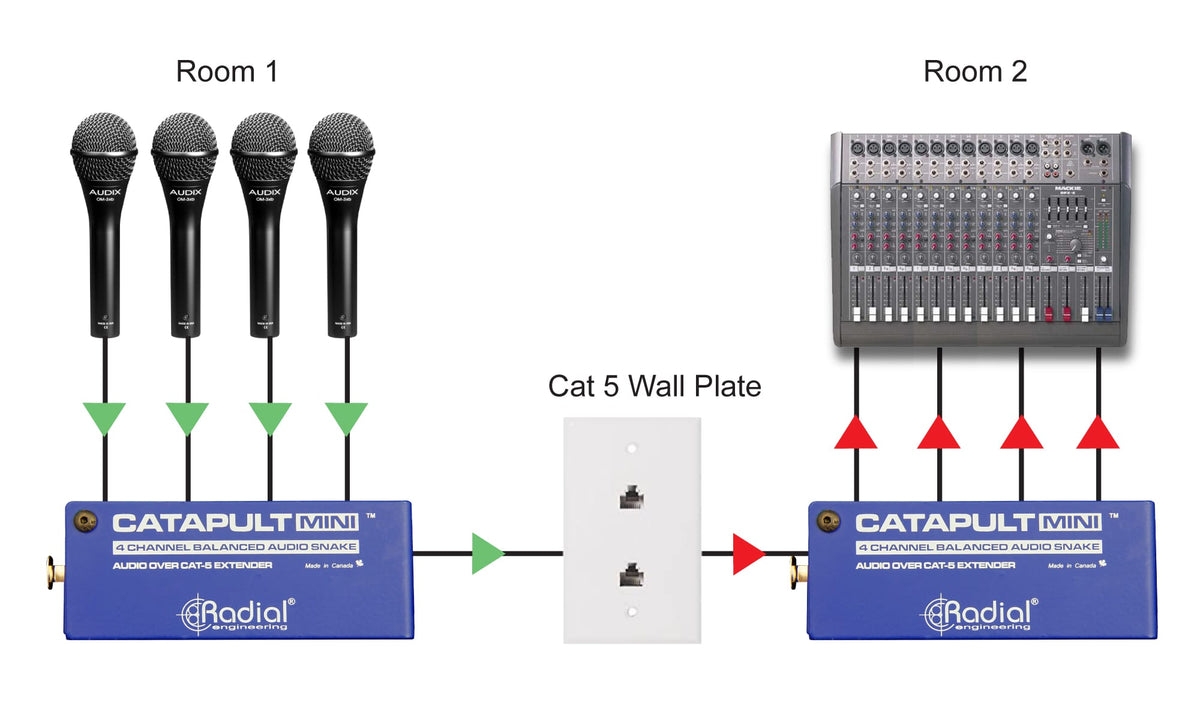

De Catapult Mini TX past binnen een aanpak van “vereenvoudigde multipair”: meerdere analoge lijnen transporteren zonder een zware XLR-multikabel te trekken. Via een afgeschermde Cat.5-netwerkkabel kunt u microfoon- en lijnverbindingen uitbreiden naar een Catapult Mini RX-ontvangstmodule (of een andere Catapult-module), terwijl de vertrouwde patching-logica dankzij de XLR-connectoren behouden blijft. Dit is een oplossing voor evolutieve configuraties waarbij u tijd wilt winnen bij de opbouw, kabeltrajecten lichter wilt maken en een overzichtelijke audiodistributie wilt behouden.
Voor wie en voor welke toepassingen?
De Catapult Mini TX is bedoeld voor geluidstechnici, muzikanten, podiumtechnici en systeemintegrators die analoge signalen (microfoon- of lijnniveau) tussen het podium, een cabine, een regieruimte, een technische ruimte of een rack moeten overbruggen. Hij is ideaal om een deelinstallatie (drums, backline, RF-rack, monitoren, side rack) met een patchzone te verbinden, een zaal te doorkruisen zonder meerdere multipairs te gebruiken, of een overzichtelijk kabeltraject te realiseren in omgevingen waar ruimte en opbouwtijd beperkt zijn.
Transmissie, aansluitingen en gebruiksgemak op locatie

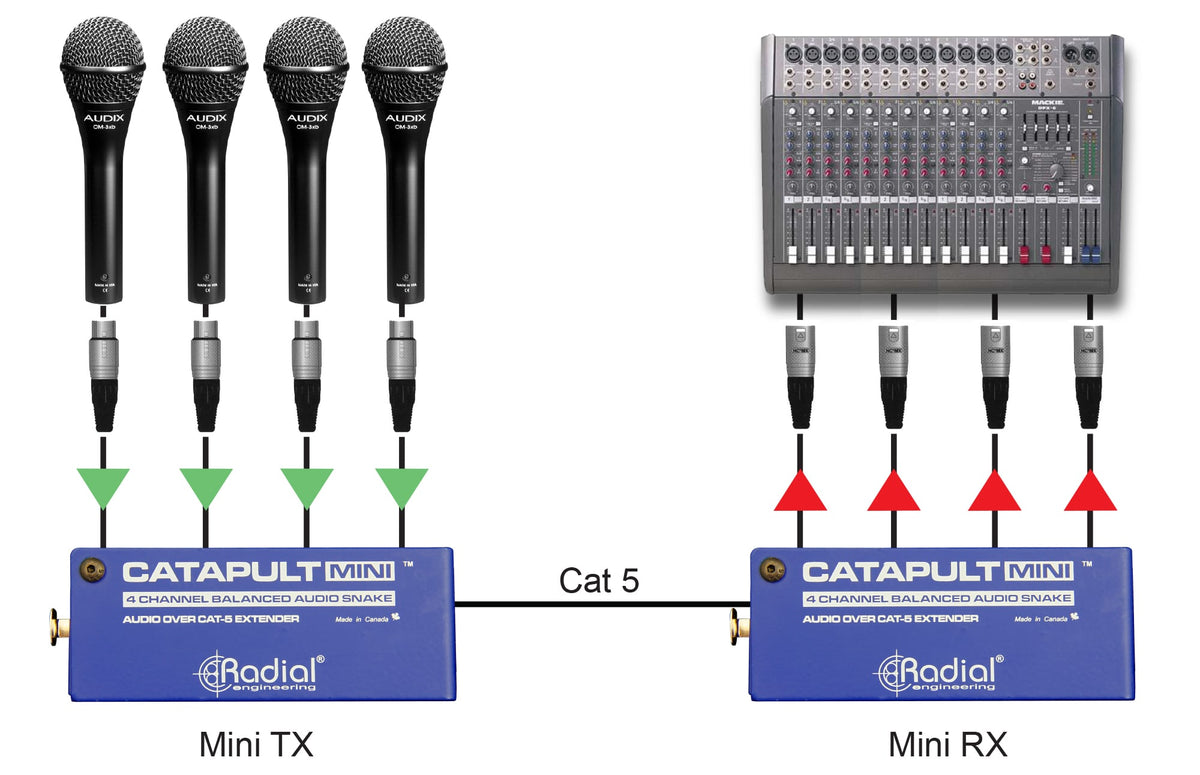

4 analoge kanalen via een afgeschermde netwerkkabel
De Catapult Mini TX verzendt 4 analoge kanalen via een afgeschermde Cat.5-kabel (Cat.5/6). Dankzij dit principe kan een bundel lijnen worden vervangen door één kabel die eenvoudiger af te rollen, vast te maken en door kabelgoten of langs constructies te geleiden is. U behoudt een overzichtelijk analoog audiosignaalpad, wat bijzonder praktisch is wanneer u voorversterkers, uitgangen van een analoge stagebox, monitorverbindingen of hulpsignalen wilt overbruggen.
Aansluitingen voor het podium: EtherCon en XLR

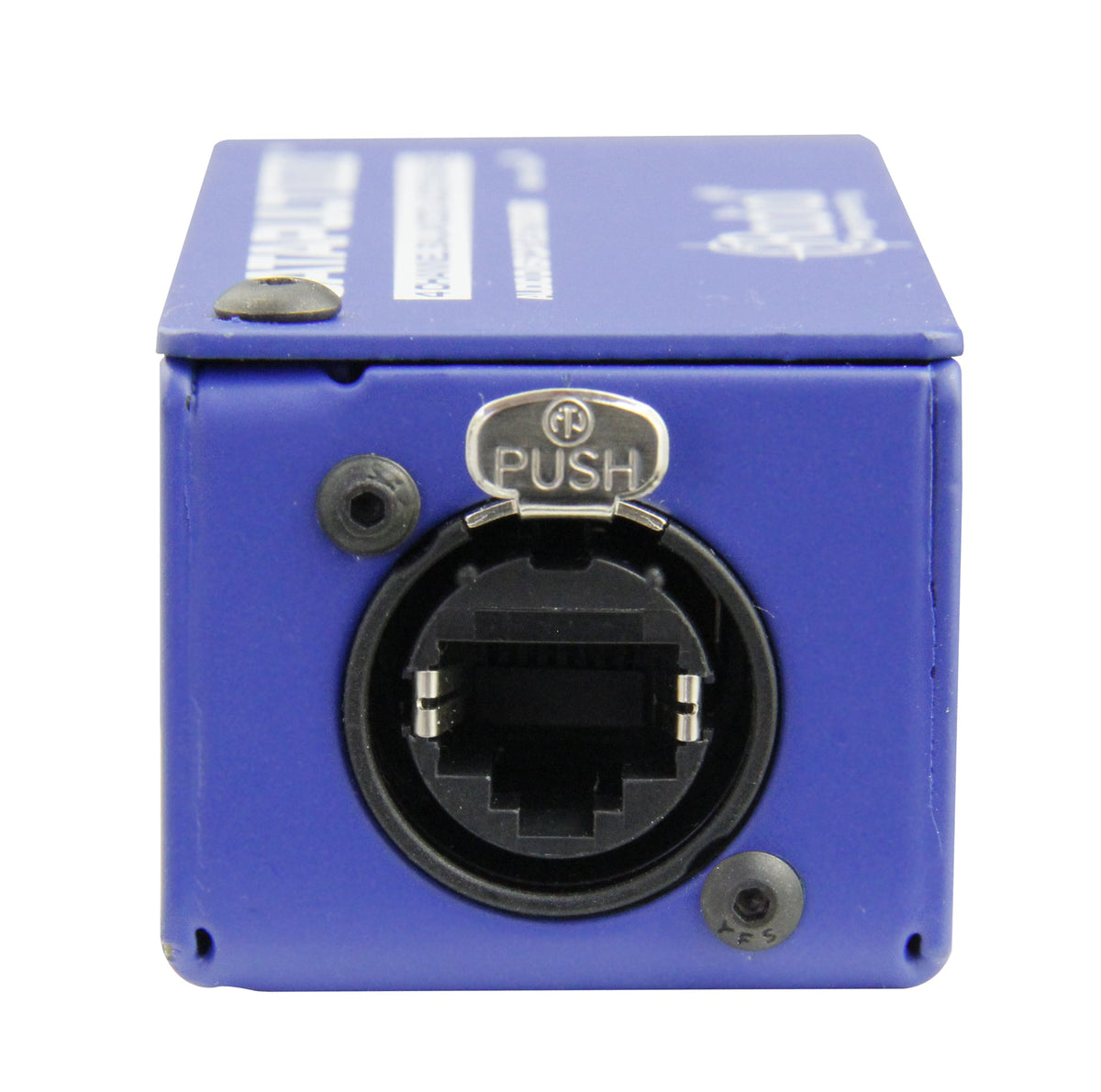

De module beschikt over een EtherCon-invoer om de verbinding van de netwerkkabel tijdens het gebruik te beveiligen en het risico op lostrekken te beperken. Aan de audiokant bieden de 4 mannelijke XLR-connectoren een directe interface met standaardpatches (stageboxen, splits, racks, mengtafels, randapparatuur), zonder ingewikkelde adapters. Het resultaat: sneller bekabelen en een natuurlijkere identificatie voor elk team dat vertrouwd is met XLR-verbindingen.
Beschermde kabeluitlopers en directe identificatie
Op locatie zit betrouwbaarheid ook in de details. De kabeluitlopers van 60 cm zijn beschermd met een flexibele gevlochten mantel, die helpt slijtage, afknelling en blijven haken tijdens podiumwissels te beperken. De krimpkouslabels met kleurcode vergemakkelijken de identificatie van de kanalen, waardoor patchfouten worden verminderd en de line-check sneller verloopt, vooral bij omvangrijke configuraties (meerdere identieke verbindingen, meerdere racks, roulerende podiumopstellingen).
Technische specificaties
| Frequentierespons - begin | 7 Hz | Max ingangsniveau (dBu) | 35 |
| Frequentierespons - einde | 20 kHz | THD | 0,0005% bij 1 kHz |
| Categorie | audiodistributie | Ingangen | 4x XLR |
| Aantal kanalen | 4 | Poorten | EtherCon |
| Digitale conversie | Neen | Afmetingen (mm) | 107 x 34 x 41 |
| Type | analoge multipair-audiozender | Netwerkaansluiting | EtherCon |
| Ondersteunde signalen | microfoon- of lijnniveau | Audio-aansluitingen | 4 mannelijke XLR-aansluitingen |
| Compatibiliteit | Catapult Mini RX en andere Catapult-modules | Uiteinden | 60 cm |
| Transmissiemedium | afgeschermde Cat.5-netwerkkabel | Bescherming van de uiteinden | rekbare gevlochten mantel |
| Kabelcompatibiliteit | Cat.5/6 | Identificatie | krimpkouslabels met kleurcodering |
| Bereik | enkele tientallen meters | Afmetingen | 107 x 34 x 41 mm |
Dit vindt u misschien ook leuk
Radial
Pro DI - Passieve DI
Lehle
P-SPLIT III
Radial
Pro RMP Reamper
Radial
Pro 48
Walrus Audio
Canvas Mono
Radial
Pro AV1 DI Passieve Multimedia Mono
Radial
Stagebug SB-6 Isolator
Samson
MCD2PRO - S-MAX SERIES STEREO PASSIVE DIRECT BOX
Questions fréquentes
Is de Radial CATAPULT-mini-tx compatibel met een Cat.6-kabel?
De transmissie maakt gebruik van een afgeschermde netwerkkabel Cat.5, compatibel met Cat.5/6. De aansluiting gebeurt via een EtherCon-poort, ontworpen om de kabel tijdens het gebruik te beveiligen.
Hoeveel audiokanalen kan dit apparaat verzenden?
Vier analoge kanalen op microfoon- of lijnniveau worden via één afgeschermde netwerkkabel verzonden.
Welke Catapult-apparatuur kan het signaal ontvangen?
De module is compatibel met de Catapult Mini RX en andere Catapult-modules. De vier audio-uitgangen zijn beschikbaar op mannelijke XLR-connectoren voor aansluiting op patchbays, mengpanelen of racks. Er is geen verwerking of digitale conversie in het audiosignaalpad geïntegreerd.
Hoe lang zijn de XLR-uitlopers?
Elke uitloper is 60 cm lang en voorzien van een rekbare gevlochten mantel. Verkleurbare krimpkouslabels maken het mogelijk de vier kanalen te identificeren.
Accepteert de CATAPULT-mini-tx hoge lijnniveaus?
De ingang accepteert een maximaal niveau van 35 dBu. Het opgegeven frequentiebereik is van 7 Hz tot 20 kHz, met een harmonische vervorming van 0,0005 % bij 1 kHz.
