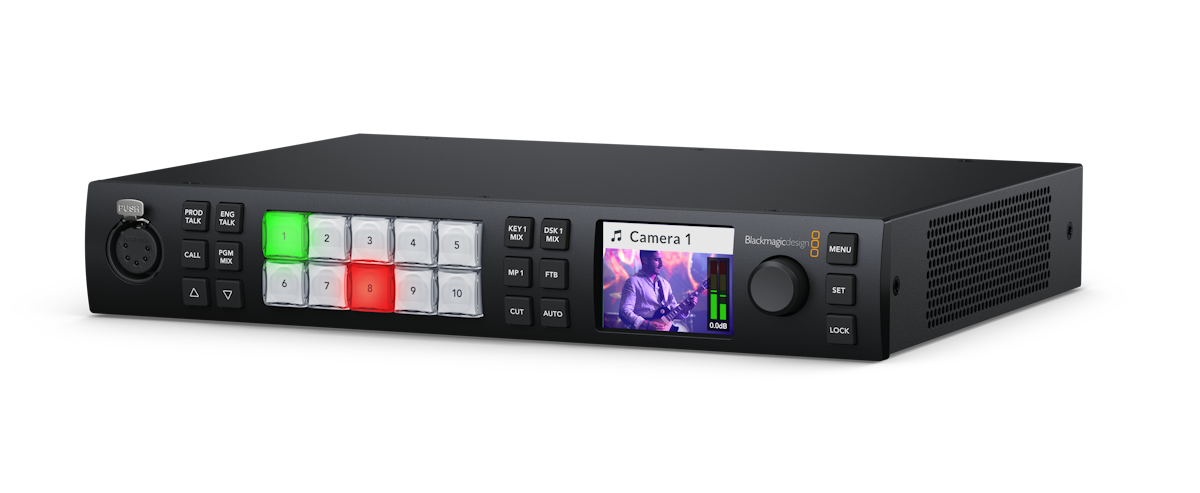

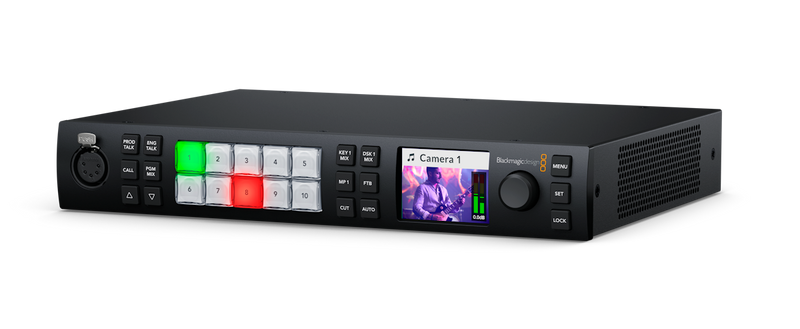

Blackmagic Design ATEM 1 M/E Constellation 4K

Een moderne evolutie van het 1 M/E-formaat, ontworpen voor Ultra HD

Binnen de ATEM-familie is het 1 M/E-formaat een klassieker voor compacte regiekamers. De ATEM 1 M/E Constellation 4K neemt deze "alles-in-één" aanpak over en brengt deze in een hedendaagse workflow: 12G-SDI op alle I/O, native Ultra HD verwerking, uitgebreide multi view en ingebouwde Fairlight-audio. Vergeleken met oudere 1 M/E-generaties biedt de ervaring meer flexibiliteit dankzij conversie op elke ingang, een direct bruikbare USB-C webcam uitgang voor streaming, en een ambitieuzere keyer-engine voor green screen sets.

Een 4K switcher voor mobiele regiekamers, corporate en veeleisende live-producties

Deze videomixer is gericht op teams die snel, schoon en betrouwbaar moeten produceren: corporate events, gebedshuizen, e-sport, onderwijs, multicam-opnames, kleine zenders en mobiele regiekamers. De 6 routerbare 12G-SDI uitgangen vergemakkelijken distributie (programma, preview, terugkoppelingen, recorders, LED-walls), terwijl de 16-venster multi view de regie beveiligt door alle bronnen en belangrijke statussen onder controle te houden. Voor online uitzendingen vereenvoudigt de USB-C webcam uitgang de integratie in een computer zonder extra capture hardware.

Belangrijke functies voor snellere 4K live-productie

12G-SDI switching en geavanceerde keying

De 10 12G-SDI ingangen detecteren automatisch formaten van HD tot Ultra HD en synchroniseren via ingebouwde conversie, een groot voordeel wanneer camera's niet allemaal hetzelfde standaardsignaal leveren. De 1 M/E engine bevat 4 geavanceerde chroma keyers voor green screen omgevingen, 1 DVE voor beeld effecten en lay-outs, en Stinger-transities met broadcastkwaliteit. Kleur- en patroon generators maken het mogelijk om binnen enkele minuten een visuele identiteit of basis overlay op te zetten.

Multi view monitoring, veiligheid en controle

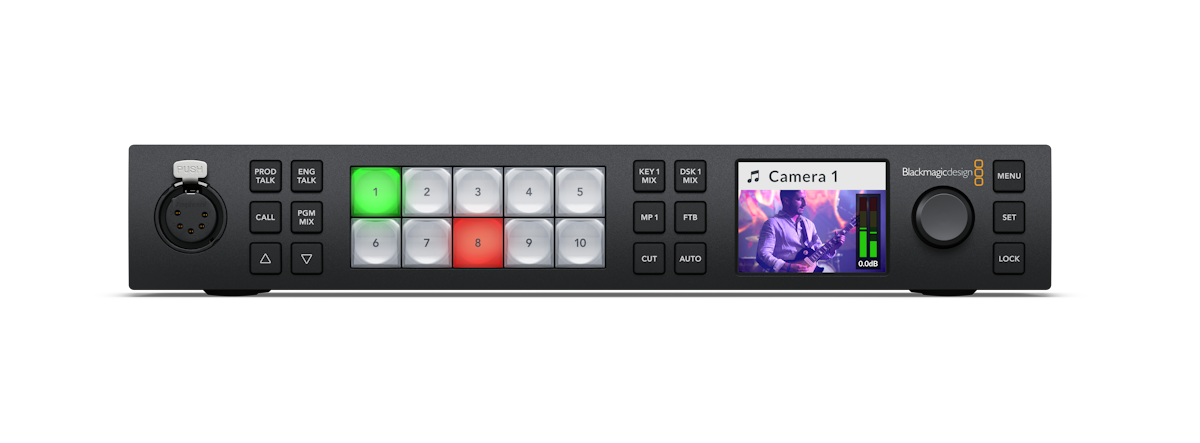

De configureerbare multi view (4 tot 16 vensters) toont labels, audio-indicatoren en statusinformatie (key, fill, tally) voor een helder overzicht van de live productie. Aan de voorkant zorgen het 2,2 inch LCD-scherm en noodbediening voor controle bij onvoorziene situaties. Qua bediening maakt Ethernet controle via ATEM Software Control of optionele ATEM hardwarepanelen mogelijk, direct verbonden of via een netwerk.

Fairlight 28-kanaals audio: meer dan een simpele back-up mixer

De Fairlight 28-kanaals mixer biedt een volledige verwerkingsketen (6-bands parametrische EQ en dynamiek: expander, gate, compressor, limiter) om microfoons, terugkoppelingen en SDI-bronnen netjes te mixen. De "Audio-Follow-Video" modus helpt audio-overgangen te automatiseren door de actieve camera te volgen, terwijl het ook mogelijk blijft om continue bronnen te beheren voor een meer "regie"-achtige mix.

Frictieloze streaming via USB-C

De USB-C webcam uitgang presenteert het programma als een UVC-bron in 720p of 1080p, met de framerate van het PGM. Resultaat: een snelle uitzending, ideaal voor lichte setups, webcasts en hybride regiekamers waarbij de computer centraal staat.

Technische specificaties

Categorie	TM_CategorieMelangeur001	Ingangen	TM_EntreesMelangeur010, TM_EntreesMelangeur011, TM_EntreesMelangeur014
Video formaat	TM_FormatVideoMelangeur001	Optie om het aantal Outputs te vergroten	Nee
Aantal schermen	1.0000	Optie om het aantal Inputs te verhogen	Nee
Videoverwerking	10-bits	Gewicht	1.87 kg

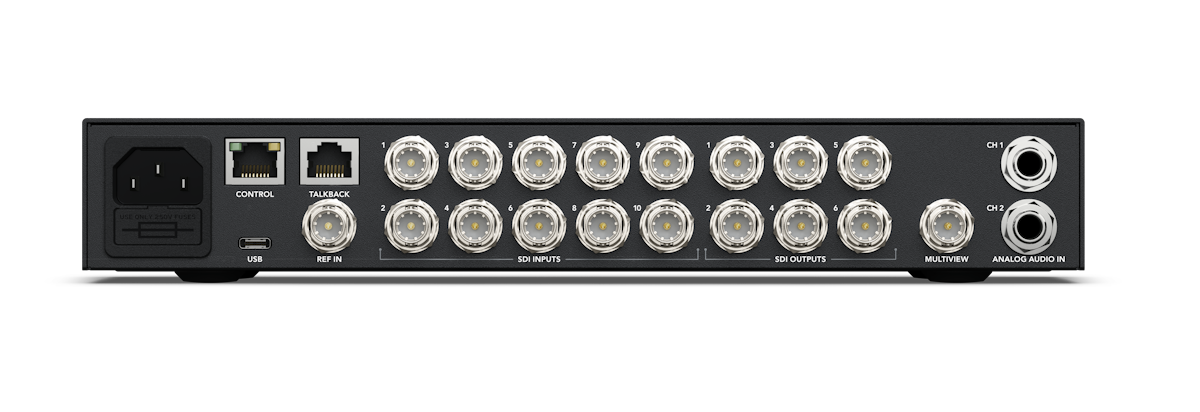

Uitgangen	TM_EntreesMelangeur015, TM_SortiesMelangeur023	Afmetingen (mm)	280 x 226 x 44

Totaal aantal video-ingangen	10	Aantal multi views	1 x 12G-SDI
Totaal aantal video-uitgangen	6	Aansluiting voor bedieningspaneel	Ethernet (directe verbinding of via netwerk)
SDI-snelheden	1.5G, 3G, 6G, 12G	Interne timecode generator	Ja
Totaal aantal audio-ingangen	2 x gebalanceerde 1/4 inch jack, 1 x 5-pins XLR tally-netwerk	Tally-netwerk	RJ45 voor derden systemen
Totaal aantal audio-uitgangen	1 x 5-pins XLR tally-netwerk	Tally-uitgang	via Blackmagic Design "GPI and Tally Interface" over Ethernet (apart verkrijgbaar)
SDI audio ingangen	8 kanalen geïntegreerde audio op alle SDI ingangen	Ethernet	10/100/1000 BASE-T
SDI audio uitgangen	16 kanalen geïntegreerde audio op alle SDI uitgangen	Computer interface	1 x USB-C (USB 2.0)
Timecode aansluitingen	Geen	SD video standaarden	Geen
Referentie-ingang	Tri-Sync of Black Burst	HD video standaarden	720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60
Video ingangssynchronisatie	op alle 10 ingangen	Ultra HD video standaarden	2160p23.98/24/25/29.97/30/50/59.94/60
Framerate- en formaatconversie	op alle 10 ingangen	SDI conformiteit	SMPTE 292M, 296M, 424M, 425M niveau A en B, 2081-1/2081-10, 2082-1/2082-10
AUX SDI uitgangen	elke van de 6 SDI uitgangen	Video sampling	4:2:2
Preview SDI uitgangen	elke van de 6 SDI uitgangen	Kleurprecisie	10 bit
Programma SDI uitgangen	elke van de 6 SDI uitgangen	Kleurenspace	Rec.709, Rec.2020
Down-converted programma SDI uitgang	1	Automatische SDI switching	detectie van 1.5G, 3G (A/B), 6G en 12G
Webcam uitgang	1 x USB-C, ondersteunt 720p of 1080p op PGM framerate
