Shure UA874us Antenne Directive Amplifiée VHF 470-698 MHZ
Estimated Shipping Widget will be displayed here!
Impossible de charger la disponibilité du ramassage
Points clés
Points clés
Informations Fabricant
Shure
https://www.shure.com
------------------------
Responsable sécurité :
Algam SAS
Mail : contact@algam.net
Adresse :

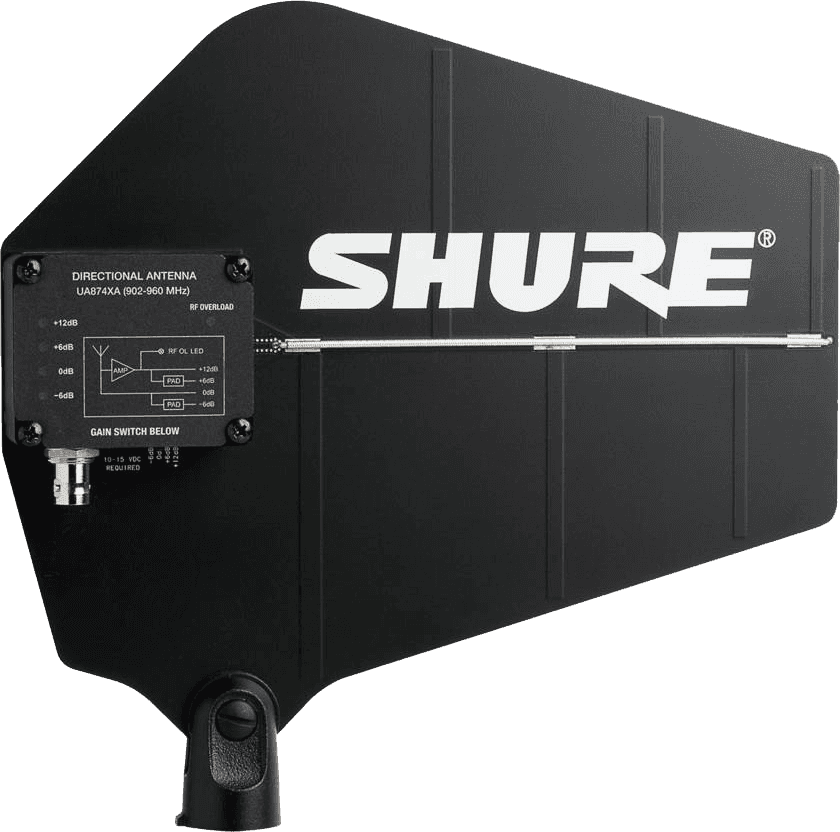

Une antenne active pensée pour fiabiliser la réception HF en environnement exigeant
Cette antenne large bande s'inscrit dans la logique des systèmes HF professionnels : améliorer la stabilité de réception, optimiser le rapport signal/bruit et faciliter le placement d'antenne, notamment lorsque les récepteurs sont en rack ou éloignés de la zone de performance. Son format log-périodique permet de concentrer la captation vers la scène, un atout utile dès que l'environnement est chargé (multiples émetteurs, interférences, réflexions).
Pour qui et pour quels usages ?
Elle s'adresse aux utilisateurs de systèmes HF (voix, instruments, conférences, théâtre, prestations live) qui souhaitent gagner en portée et en régularité, ou simplement mieux contrôler la couverture. Elle est particulièrement pertinente en diversité (Diversity) avec deux antennes, pour sécuriser la réception lors des déplacements et limiter les décrochages.
Réglages et indicateurs : contrôle simple, résultat immédiat
Sélecteur de gain 4 positions
Le sélecteur de gain externe permet d'adapter précisément le niveau envoyé au récepteur : compenser une perte due à un câble coaxial long, ou au contraire réduire le gain si le niveau RF est déjà élevé. Ce réglage aide à conserver une chaîne RF propre, sans sur-amplification.
LED de saturation RF
La LED de saturation sert de repère terrain : si l'entrée RF est trop forte (seuil -5 dBm), vous pouvez ajuster le gain ou revoir le positionnement afin d'éviter la saturation et ses effets (perte de marge, instabilité, baisse de performance).
Alimentation via câble coaxial selon les récepteurs
Les récepteurs BLX4RE, SLX4E, SLXD4E, SLXD4DE et QLXD4E nécessitent un adaptateur UABIAST-E pour alimenter chaque antenne via le câble coaxial (prévoir deux adaptateurs pour une réception Diversity).
Caractéristiques techniques
| Catégorie | accessoire récepteur | Poids | 317 g |
| Type | Antenne active | Dimensions (mm) | 316 x 359 x 36 (H x L x P) |
| Connectique | BNC | ||
| Bande passante RF | 470 à 698 MHz | Directivité H | 70deg |
| Gain antenne | 7,5dBi | LED de saturation | seuil de détection à -5 dBm |
| Gain amplificateur | -6dB, 0dB, +6dB ou +12dB | ||
Questions fréquentes
L’antenne Shure UA874US est-elle compatible avec une réception HF entre 470 et 698 MHz ?
Cette antenne active couvre la bande RF de 470 à 698 MHz. Sa connectique BNC permet son raccordement à un système de réception compatible.
Faut-il deux antennes directives pour un récepteur Diversity ?
Une configuration Diversity requiert deux antennes afin de sécuriser la réception lors des déplacements. Deux UA874US peuvent ainsi être utilisées pour couvrir les deux entrées d’antenne du récepteur.
Comment régler le gain de l’antenne active ?
Le sélecteur externe propose quatre positions : -6 dB, 0 dB, +6 dB et +12 dB. Le gain peut compenser les pertes d’un câble coaxial long ou être réduit lorsque le niveau RF est élevé. La LED s’allume en cas de saturation détectée à -5 dBm.
Quel adaptateur faut-il pour alimenter cette antenne avec un récepteur SLXD ou QLXD ?
Les récepteurs BLX4RE, SLX4E, SLXD4E, SLXD4DE et QLXD4E nécessitent un adaptateur UABIAST-E pour alimenter chaque antenne via le câble coaxial. Deux adaptateurs sont à prévoir dans une installation Diversity.
Quelle est la directivité de l’antenne UA874US ?
Son diagramme log-périodique présente une directivité horizontale de 70° et un gain d’antenne de 7,5 dBi, permettant d’orienter la captation vers la zone de performance.
