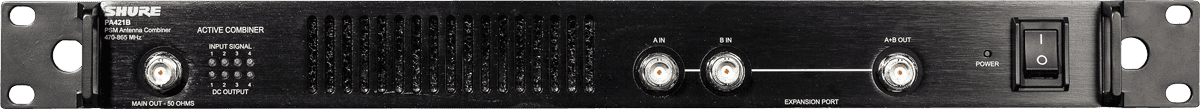

Shure PA421b

Un combineur large bande pensé pour les configurations rack modernes

Le PA421B s'adresse aux installations où la fiabilité RF et la propreté du rack priment : tournées, plateaux TV, prestations corporate, lieux de culte ou parcs de location. Son format rack 1U 19 pouces facilite l'intégration dans un tiroir technique, tandis que sa bande passante RF de 470 à 865 MHz lui permet de s'adapter à de nombreuses configurations de fréquences, en particulier lorsqu'on doit gérer plusieurs émetteurs ou optimiser un plan de fréquences sur un même événement.

Pour qui et pour quels usages ?

Si vous utilisez plusieurs émetteurs d'ear monitoring (notamment des systèmes PSM) et que vous souhaitez réduire le nombre d'antennes d'émission, le PA421B apporte une solution propre et efficace : moins de points d'émission, moins d'encombrement, et une gestion plus simple au montage/démontage. Il convient aussi aux techniciens RF qui veulent structurer un rack cohérent avec alimentation distribuée et voyants de contrôle, tout en gardant une marge d'évolution via la cascade.

En plus de l'ear monitoring, son usage en combineur pour antennes de récepteur micro permet d'envisager des configurations où l'on doit élargir la couverture en réception, notamment en exploitant des antennes actives (alimentation activable via DIP). C'est particulièrement utile quand la scène, les coulisses ou une zone public imposent une réception plus robuste.

Fonctionnalités clés et points forts en exploitation

Combinaison active 4 entrées : rationaliser l'émission

Le PA421B est un combineur d'antennes actif large bande à 4 entrées destiné aux émetteurs PSM. L'objectif est clair : regrouper plusieurs transmissions sur une seule chaîne d'émission, pour gagner en clarté d'installation et limiter la multiplication des antennes sur un plateau déjà chargé.

Combineur passif intégré pour la cascade

Pour les setups qui grandissent, le PA421B intègre un combineur passif 2 entrées / 1 sortie. Cette section est prévue pour cascader deux combineurs, ce qui permet d'augmenter le nombre de voies tout en continuant à réduire le nombre d'antennes d'émission. Un vrai avantage en prestation lorsque l'on doit ajouter des mixes IEM sans réorganiser toute la diffusion RF.

Distribution d'alimentation 12V DC et contrôle visuel

Le PA421B propose 4 sorties d'alimentation 12V DC pour les émetteurs PSM900. En environnement live, centraliser l'alimentation évite les multiprises improvisées et sécurise le rack. Côté monitoring, l'appareil intègre 4 LED de présence RF et 4 LED témoins d'alimentation 12 V : idéal pour diagnostiquer rapidement un souci (perte RF, alimentation absente, émetteur non alimenté) sans sortir les appareils.

Compatibilité réception micro : alimentation d'antennes actives via DIP

Au-delà de l'ear monitoring, le PA421B peut être utilisé en combineur pour antennes de récepteur micro. Ses 10 interrupteurs DIP internes permettent d'activer l'alimentation pour des antennes actives, afin de mieux répartir ou renforcer la réception. Cette flexibilité aide à multiplier les zones exploitables (scène, backstage, side fill, zones techniques) tout en gardant une architecture RF propre et maîtrisée.

Accessoires fournis : prêt à intégrer

Le PA421B est livré avec le câblage essentiel pour un montage rapide en rack : 4 câbles BNC de 60 cm, 1 câble BNC de 30 cm et 4 câbles d'alimentation. Cela facilite l'intégration avec des émetteurs proches dans le rack, en limitant les longueurs inutiles et en gardant un chemin de câble propre.

Caractéristiques techniques

Catégorie	accessoire ear monitoring	Poids	4.3 kg
Type	combineur d'antennes	Dimensions (mm)	43 x 401 x 365

Format rack	1U 19 pouces	Puissance max. admissible	24 dBm - 250 mW
Poids (kg)	4,30 kg	Puissance max. admissible du combineur passif	33 dBm - 2 W
Bande passante RF	470 à 865 MHz	Alimentation PSM	15V DC - 660 mA max
