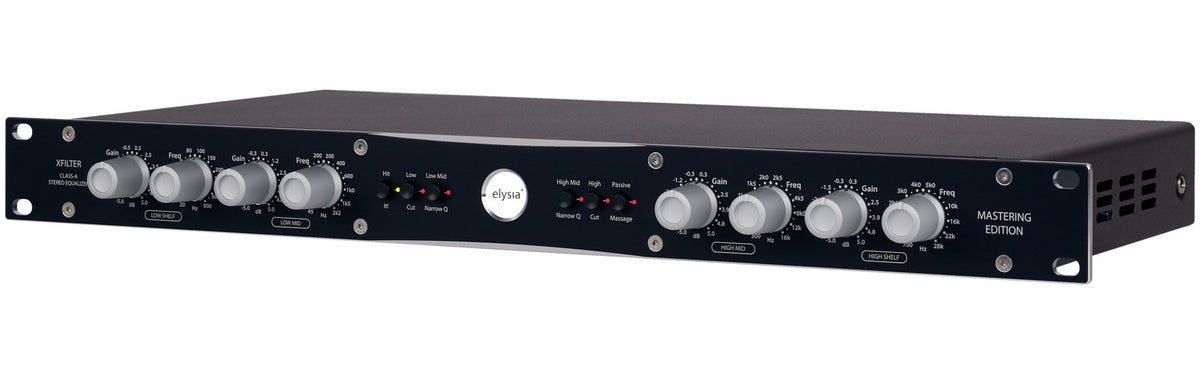

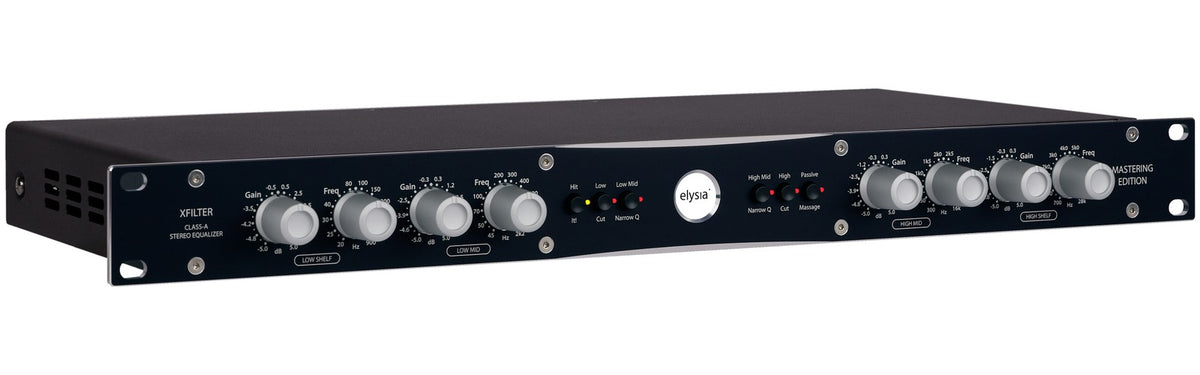

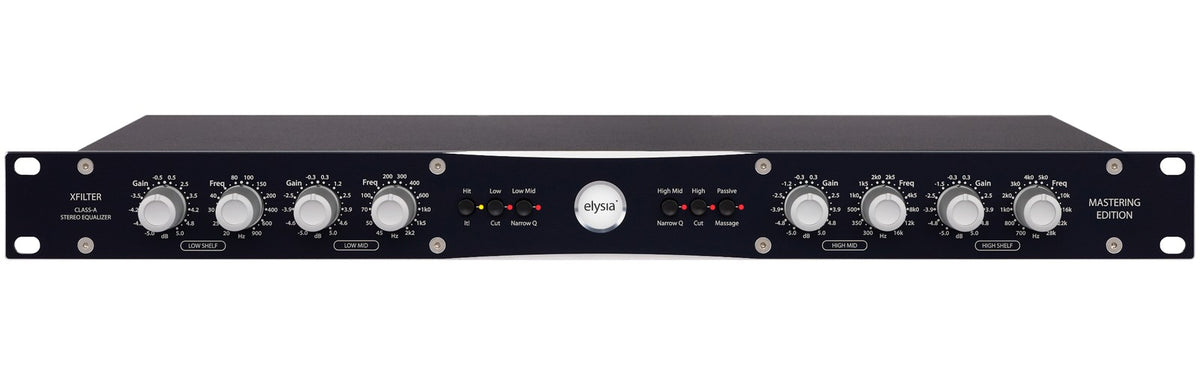

Elysia xfilter Mastering Edition

Du xfilter original à une édition pensée pour la finalisation

Issu de la même famille que le museq, le xfilter associe une conception analogique en classe A à un format rack léger. Le xfilter Mastering Edition reprend cette base et l'adapte aux interventions délicates sur un mix complet : ajuster une assise, dégager les médiums ou ouvrir les aigus sans bouleverser l'équilibre musical.

Par rapport au xfilter standard, cette édition privilégie une plage d'action plus fine de -5 à +5 dB et une marge de fonctionnement étendue, avec un niveau maximal de +27 dBu en entrée comme en sortie. Ces évolutions facilitent les corrections mesurées et l'intégration dans une chaîne de mastering analogique.

Pour les ingénieurs mastering et les producteurs attentifs à l'équilibre du mix

Cet égaliseur analogique stéréo s'adresse aux studios qui souhaitent travailler la couleur et la cohérence tonale avec précision. Sur une production acoustique, il permet d'accompagner les nuances du jeu ; sur un morceau électronique, il aide à structurer le grave et à maîtriser la présence du haut du spectre.

Son fonctionnement stéréo couplé permet de traiter les canaux gauche et droit avec un seul jeu de commandes. Vous ajustez ainsi l'ensemble du programme sans devoir reproduire chaque réglage sur deux canaux séparés. Les crans et la graduation facilitent également la reprise d'une session et les comparaisons entre plusieurs réglages.

Quatre bandes actives et une finition passive des aigus

Des corrections fines, avec des filtres adaptés au travail musical

Les quatre bandes actives disposent d'une plage de gain volontairement resserrée. Les bandes basse et haute fonctionnent en low shelf et high shelf pour modifier l'assise et l'ouverture du mix. Elles peuvent aussi être commutées indépendamment en filtres passe-haut et passe-bas, avec une pente de 12 dB par octave et un pic de résonance à la fréquence de coupure.

Cette résonance offre une manière complémentaire de modeler les extrémités du spectre : resserrer le grave tout en conservant du relief près de la coupure, ou souligner une zone aiguë sans relever tout le haut du spectre. Les deux bandes médiums paramétriques proposent un facteur Q commutable entre 0,5 et 1,0, pour des interventions larges ou plus ciblées.

Leur comportement à Q proportionnel privilégie les corrections musicales plutôt que les suppressions ultra-étroites de fréquences. Le choix de largeur reste commutable indépendamment du réglage de gain : vous pouvez donc adapter la zone traitée à la matière sonore et à l'intention du mastering.

Un circuit LC pour ouvrir le haut du spectre

En complément des quatre bandes actives, un filtre passif LC fixe et commutable apporte une autre texture aux hautes fréquences. Il présente un léger pic de résonance à 12 kHz, puis une atténuation qui débute à 17 kHz. Son action se concentre autour de cette zone plutôt que d'accentuer indistinctement tous les aigus.

Ce " massage passif " permet de rechercher davantage d'ouverture en une commande. Les bobines disposent de blindages individuels afin de limiter les influences extérieures, notamment les ronflements et les bruits indésirables.

Une construction attentive à la précision stéréo

Les potentiomètres multicouches sont mesurés et sélectionnés avec un équipement Audio Precision et des routines informatiques dédiées. Cette sélection limite les écarts entre canaux liés aux tolérances des composants. Les condensateurs à film bénéficient également d'une tolérance deux fois plus serrée que le standard industriel indiqué pour cette conception.

Les entrées, sorties et étages de mélange discrets s'inscrivent dans un trajet audio entièrement en classe A. Les circuits imprimés à quatre couches comprennent un plan de masse dédié au blindage, placé près des pistes audio pour réduire les interférences électriques, notamment lorsque les réseaux de filtres deviennent plus sensibles aux réglages de basses fréquences.

Caractéristiques techniques

Catégorie	égaliseur	Unité rack	1

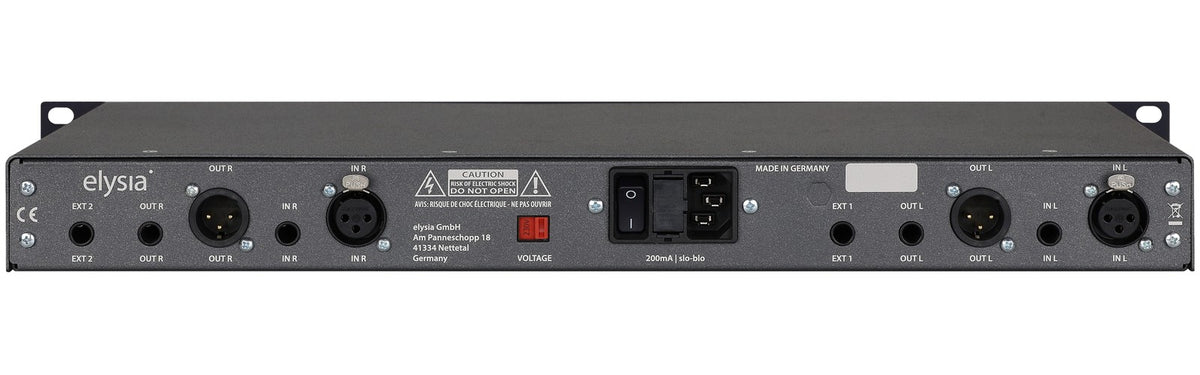

Nombre canaux	2	Sorties analogiques	jack, XLR
EQ	4-bandes	Couleur	Noir

Type	égaliseur analogique stéréo au format rack.	Résonance du filtre passif	léger pic à 12 kHz ; début d'atténuation à 17 kHz.
Version	xfilter Mastering Edition, optimisée pour le mastering.	Potentiomètres	41 positions crantées et graduation détaillée.
Topologie	trajet audio entièrement en classe A.	Deux circuits imprimés à quatre couches	deux couches audio, une couche d'alimentation et un plan de masse en cuivre dédié au blindage.
Entrées, sorties et étages de mélange	conception discrète.	Bande passante à -3,0 dB	limite basse inférieure à 10 Hz, limite haute de 400 kHz.
Fonctionnement	stéréo couplé, avec un seul jeu de commandes pour les deux canaux.	THD+N à 0 dBu, de 20 Hz à 22 kHz	0,01 %.
Nombre de bandes actives	4.	THD+N à +10 dBu, de 20 Hz à 22 kHz	0,008 %.
Plage de gain des quatre bandes	de -5 à +5 dB.	Niveau de bruit, de 20 Hz à 20 kHz, avec pondération A	-92 dBu.
Bandes extérieures	low shelf et high shelf.	Plage dynamique, de 20 Hz à 22 kHz	120 dB.
Pente des filtres passe-haut et passe-bas	12 dB par octave.	Niveau d'entrée maximal	+27 dBu.
Bandes médiums	2 filtres paramétriques à Q proportionnel.	Niveau de sortie maximal	+27 dBu.
Facteur Q commutable	0,5 pour une correction large et 1,0 pour une correction plus étroite.	Impédance d'entrée	10 kiloohms.
Filtre aigu supplémentaire	circuit passif LC fixe, commutable, à bobines blindées individuellement.	Impédance de sortie	68 ohms.
