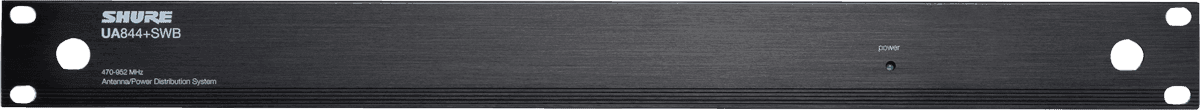

Shure UA844+SWB ANTENNA DISTRIBUTOR
Estimated Shipping Widget will be displayed here!
- Dit artikel heeft 3 jaar garantie
Kan de beschikbaarheid van de afhaling niet laden
Informatie
Informatie
Fabrikantinformatie
Fabrikantinformatie
Shure
https://www.shure.com
------------------------
Veiligheidsverantwoordelijke:
Algam SAS
E-mail: contact@algam.net
Adres:
Een Shure-oplossing ontworpen voor multi-ontvangers HF-systemen
Deze Shure antenneverdeeldoos is ontworpen om draadloze rackinstallaties te vereenvoudigen door het aantal antennes en RF-verbindingen te beperken. Het centraliseert de distributie van het signaal van een paar antennes naar meerdere ontvangers, terwijl het een handige cascadepoort biedt om een bestaand park uit te breiden of bekabeling in de regiekamer te optimaliseren.
Voor wie en in welke toepassingen?
Ideaal voor geluidssystemen, evenementen, conferenties, theater of vaste installaties, is het bedoeld voor configuraties die meerdere HF-ontvangers in één rack gebruiken en op zoek zijn naar een schone, coherente en snel inzetbare RF-distributie. De aanwezigheid van een speciale voeding voor de ontvangers helpt ook tijd te besparen bij opbouw en wisselingen op het podium.
Belangrijkste functies: RF-distributie, cascade en voeding van ontvangers
Distributie en uitbreiding
Het RF-signaal wordt verdeeld naar 4 ontvangers, terwijl de 5e uitgang gebruikt kan worden voor cascade (naar een tweede verdeeldoos) of om een 5e ontvanger van stroom te voorzien, afhankelijk van de architectuur van uw systeem.
Voeding en rackintegratie
De verdeeldoos bevat 4 uitgangen van 15 V DC bedoeld om eenvoudige ontvangers van stroom te voorzien (bijv. BLX4R, SLX4, SLXD4, QLXD4, ULXD4). Ook kan het een voeding leveren voor actieve antennes (12 V DC, max. 15 mA). Het geheel wordt geleverd met de externe voeding PS60E en de benodigde antenne- en voedingskabels.
Technische specificaties
| Categorie | accessoire voor draadloos systeem | Gewicht | 1.62 kg |
| Type | antenneverdeler | Afmetingen (mm) | 45 x 483 x 172 |
| Gewicht (kg) | 1,62 kg | Ontvanger voeding | 4 uitgangen 15 V DC, max. 2,5 A |
| 5 uitgangen | 4 ontvangers + cascade of 5 ontvangers | Voeding actieve antenne | 12 V DC, max. 15 mA |
| RF-bandbreedte | 470 tot 960 MHz | Aangeraden ontvangers | BLX4R, SLX4, QLXD4, ULXD4 |
Questions fréquentes
Welke Shure-ontvangers zijn compatibel met de UA844+SWB?
De 15 V DC-uitgangen kunnen enkele Shure-ontvangers voeden, zoals de BLX4R, SLX4, SLXD4, QLXD4 en ULXD4.
Hoeveel draadloze ontvangers kunnen op deze antenneverdeelaar worden aangesloten?
Vier ontvangers kunnen worden gevoed via de toegewijde uitgangen, met een vijfde uitgang die gebruikt kan worden voor een 5e ontvanger of een cascadeverbinding.
Hoe wordt de cascade-uitgang van de Shure UA844+SWB gebruikt?
De 5e RF-uitgang maakt het mogelijk om een tweede antenneverdeelaar aan te sluiten. Deze configuratie breidt de distributie van een paar antennes uit naar meer ontvangers. Ze kan ook direct gebruikt worden om een 5e ontvanger aan te sluiten.
Kan de UA844+SWB een actieve antenne voeden?
Er is een 12 V DC-voeding van maximaal 15 mA voorzien voor een actieve antenne, binnen een RF-bandbreedte van 470 tot 960 MHz.
Is de Shure UA844+SWB antenneverdeelaar geschikt voor een 19 inch rack?
Het formaat van 483 mm breedte is geschikt voor rackintegratie. De behuizing meet 45 x 483 x 172 mm en weegt 1,62 kg.
