Radial CATAPULT-mini-rx

Catapult Mini RX: een ontvangerkoppeling in het Catapult-ecosysteem om multiparen te vereenvoudigen

De Catapult Mini RX volgt een eenvoudige logica: een deel van een analoge audio multipaar vervangen door één enkele afgeschermde Cat 5 netwerkkabel, terwijl een vertrouwde XLR-connector behouden blijft. Het positioneert zich als de ontvanger module van een Catapult-verbinding, die vier analoge kanalen kan ontvangen van een Catapult Mini TX of een andere Catapult module, op tientallen meters afstand. In een moderne podiumconfiguratie (FOH, monitors, side rack, patch) maakt dit "compacte doosje + gesplitste XLR" formaat het mogelijk om tijd te besparen bij de opbouw, de bekabeling te verlichten en het kabeltraject te beveiligen met slechts één kabel.

Voor wie is deze Cat 5 naar XLR ontvanger bedoeld?

De Catapult Mini RX is bijzonder geschikt voor geluidstechnici, podiumtechnici en leveranciers die 4 analoge lijnen willen verplaatsen zonder een zware en onhandige multipaar te trekken. Het is ook zeer geschikt voor bands en organisaties met een monitorrack of patch aan de rand van het podium, wanneer men microfoon- of lijnsignalen op een ordelijke manier naar de mengtafel, een stage rack, een recorder of een verspreidingssysteem wil sturen.

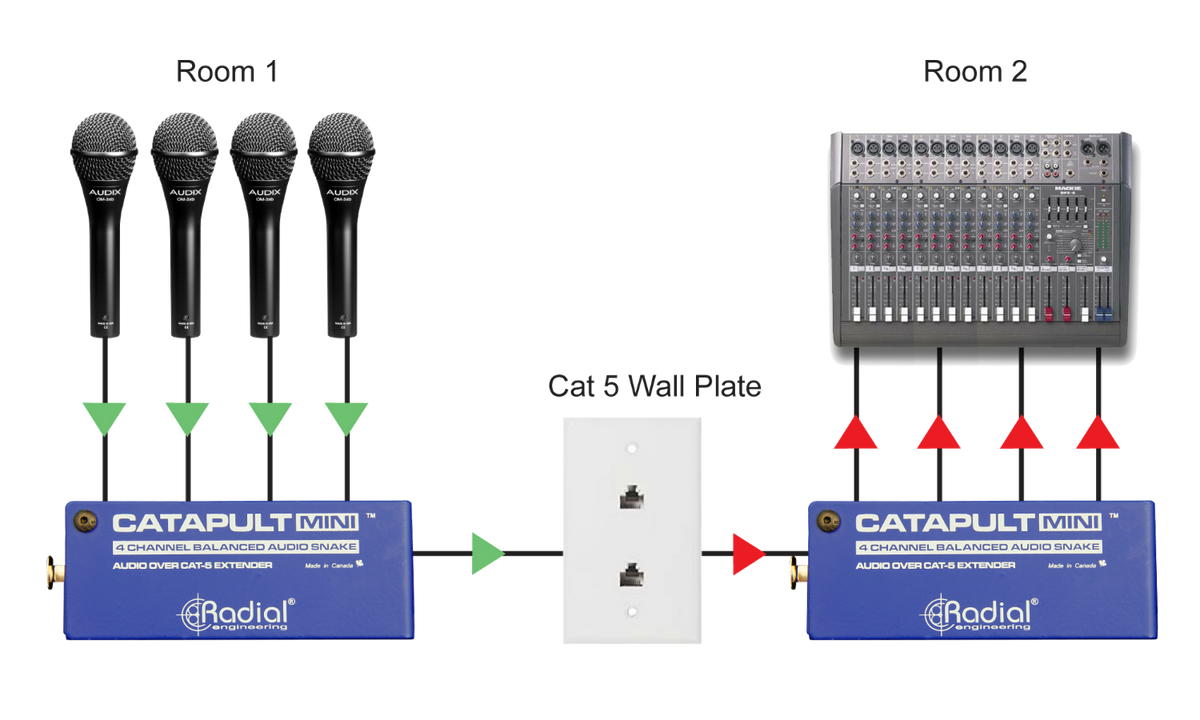

In evenementencontext biedt het een efficiënte oplossing om een doorgangszone (publiek, technische gang, podiobrug) te overbruggen met slechts één kabel. In installaties maakt het compacte formaat integratie in beperkte ruimtes gemakkelijker, terwijl directe XLR-uitgangen behouden blijven voor maximale compatibiliteit met de bestaande apparatuur.

Functionaliteiten en ontwerp: de efficiëntie van een multipaar op netwerkkabel

4 analoge kanalen over een enkele afgeschermde Cat 5 kabel

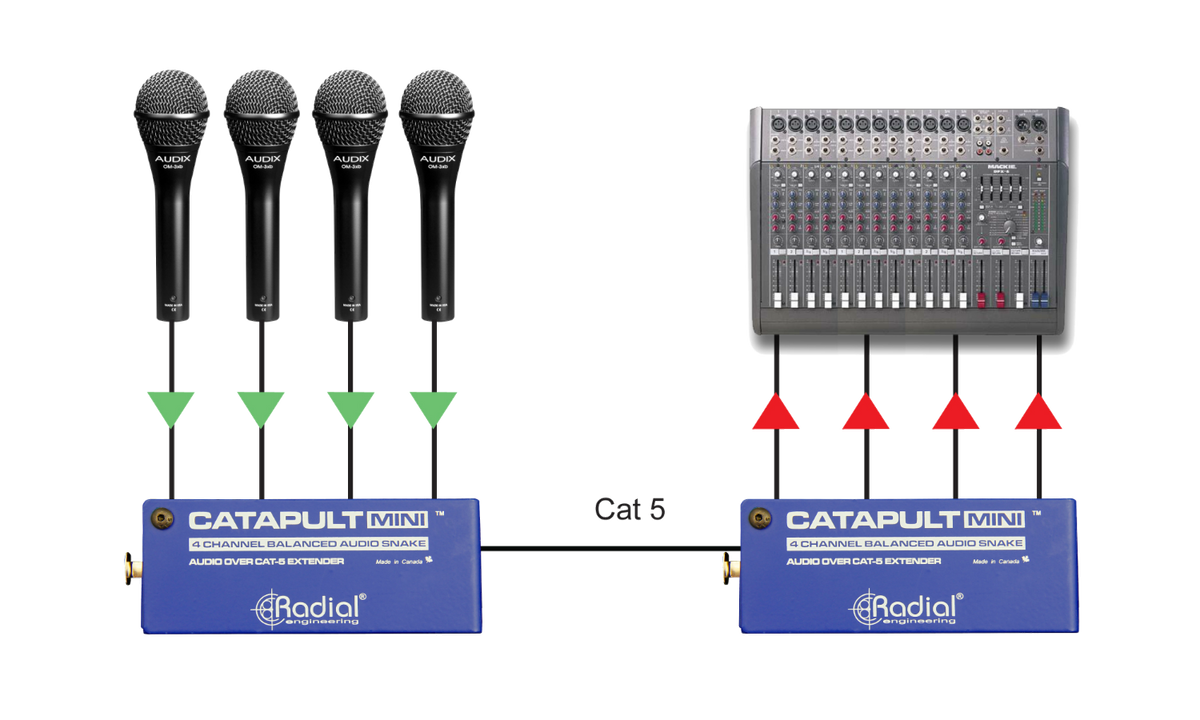

De Catapult Mini RX ontvangt vier analoge audio kanalen via een afgeschermde Cat 5 netwerkkabel. Deze aanpak optimaliseert kabelafstanden en -doorvoer, terwijl het gebruik intuïtief blijft: aan de ene kant een robuuste netwerkverbinding, aan de andere kant XLR-uitgangen klaar om gepatcht te worden. De module is ontworpen om samen te werken met een Catapult Mini TX (of een andere compatibele Catapult module) om een betrouwbare point-to-point verbinding over tientallen meters te realiseren.

Podiumconnectiviteit: EtherCon en vrouwelijke XLR-uitgangen

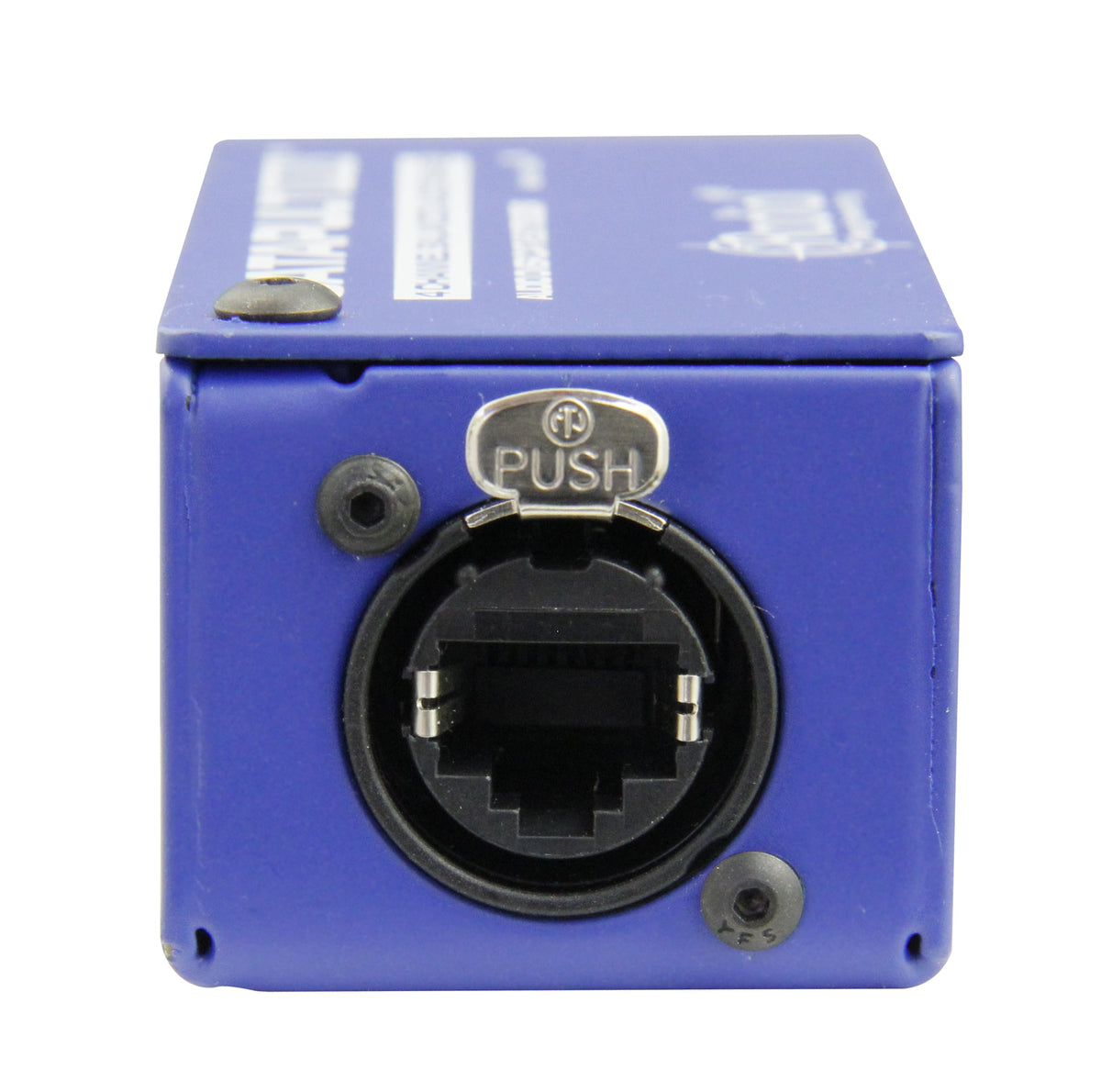

De verbinding aan de linkerkant gebeurt via een EtherCon connector, die beter geschikt is voor live-omstandigheden dan een standaard netwerkconnector. Aan de audiozijde biedt de Catapult Mini RX 4 vrouwelijke XLR aansluitingen, wat het aansluiten op een mengtafel, stagebox, patch of elke apparatuur met XLR-ingangen vergemakkelijkt.

Gesplitste omhulde kabels en kleurcodering voor snelle patching

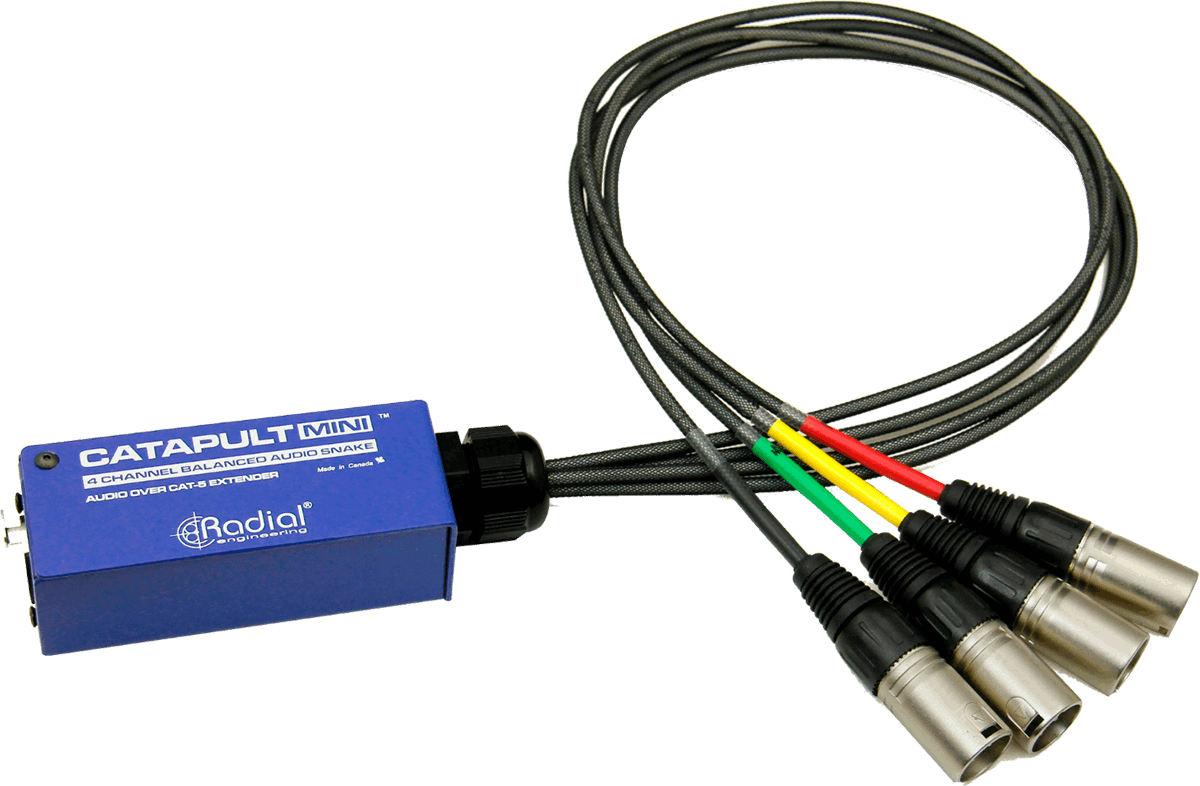

Op het veld wint duidelijkheid bij patchen kostbare minuten. De Catapult Mini RX bevat 60 cm gesplitste kabels beschermd door een rekbare gevlochten mantel, wat de wrijvingsbestendigheid verbetert en zorgt voor nettere bekabeling op een druk podium. De herkenning wordt versterkt door krimpkouslabels met kleurcode, handig om fouten te beperken bij podiumwisselingen, snelle soundchecks of interventies bij weinig licht.

Compact, licht en robuust

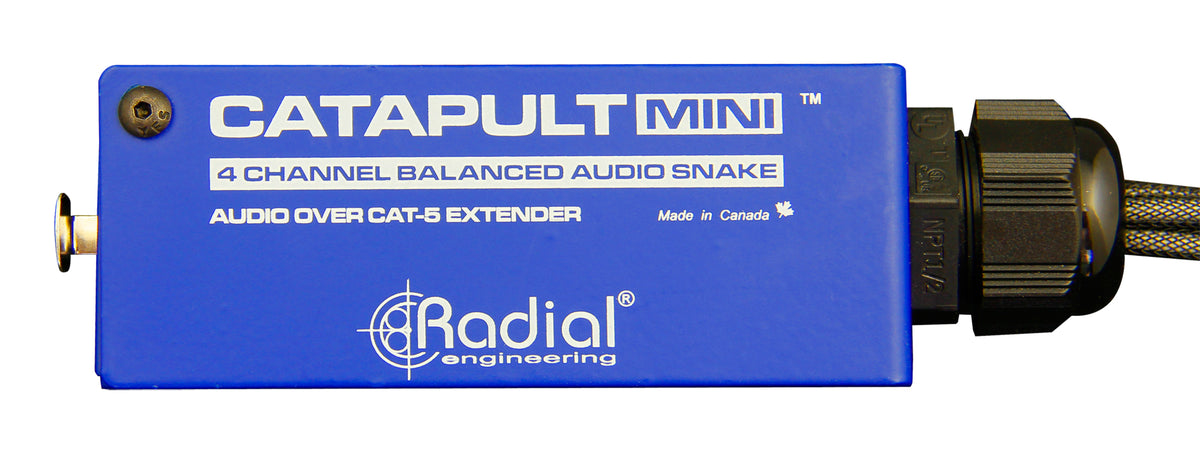

Met zijn miniatuurformaat is de Catapult Mini RX gemakkelijk te vervoeren in een flightcase, koffer of direct in een racklade. Deze compactheid gaat niet ten koste van het "tourtool" aspect: het doel is een lichte, discrete en robuuste multipaar ontvanger aan te bieden die bestand is tegen herhaaldelijk gebruik en toch eenvoudig te installeren blijft.

Technische specificaties

Categorie	audiodistributie	THD	0,0005% bij 1 kHz
Aantal kanalen	4	Analoge uitgangen	4x XLR
Digitale conversie	Neen	Poorten	EtherCon
Max ingangsniveau (dBu)	35	Afmetingen (mm)	107 x 34 x 41
Frequentierespons	7 Hz - 20 kHz

Type	analoge audio multipaar ontvanger	Link ingang	EtherCon
Geaccepteerde niveaus	microfoon of lijn	Audio-uitgangen	4 vrouwelijke XLR
Compatibiliteit	Catapult Mini TX en andere Catapult modules	Gesplitste kabels	60 cm
Transmissiedrager	afgeschermde Cat 5 netwerkkabel	Bescherming	rekbare gevlochten mantel
Bereik	tientallen meters	Identificatie	krimpkouslabels met kleurcode
