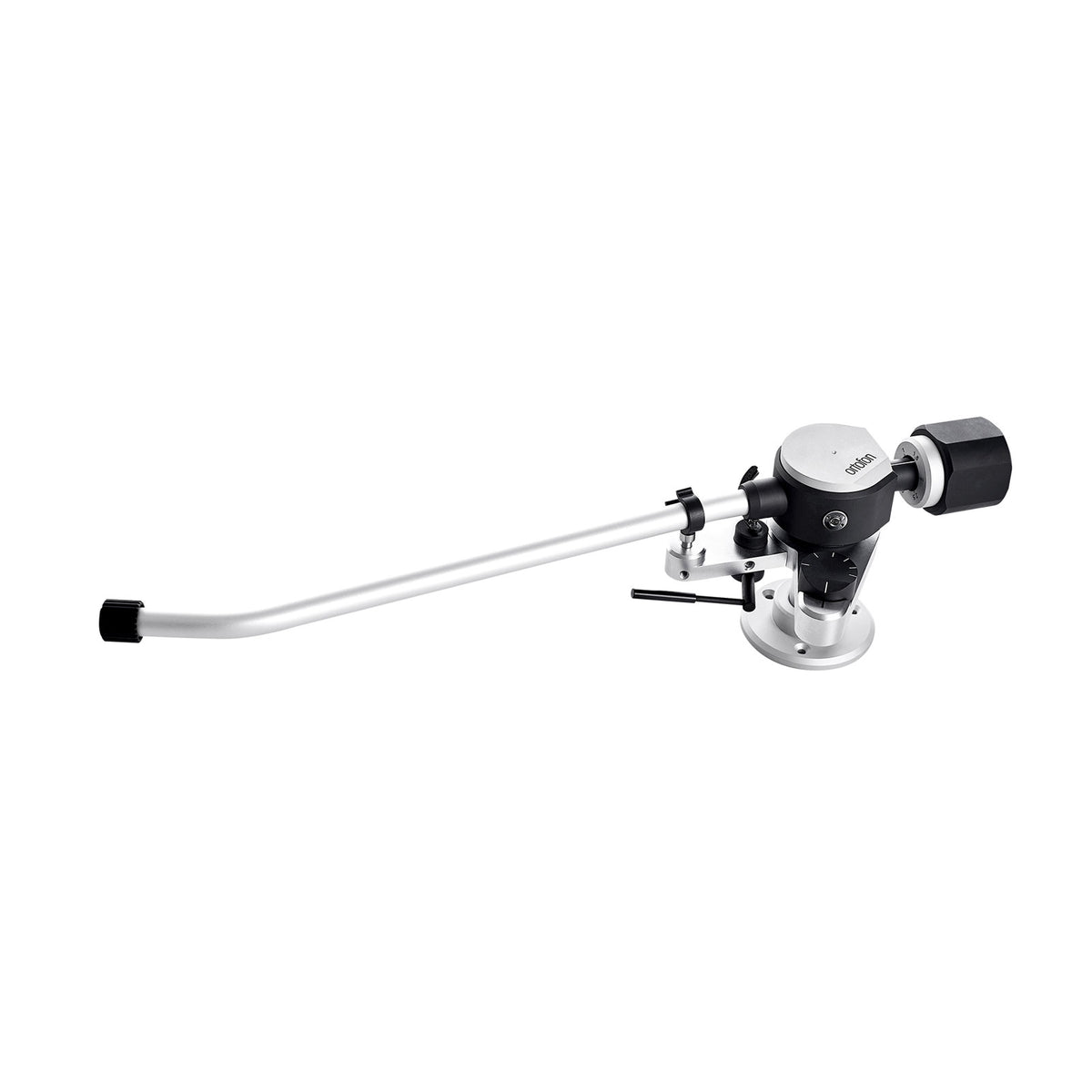

Ortofon Hifi AS-309R 12INCH REFERENCE TONEARM
Estimated Shipping Widget will be displayed here!
Kan de beschikbaarheid van de afhaling niet laden
Informatie
Informatie
Fabrikantinformatie
Fabrikantinformatie
Ortofon Hifi
https://www.ortofon.com
support@ortofon.dk
------------------------
Veiligheidsverantwoordelijke:
SOGETRONIC
E-mail:
Adres:
Een toonarm ontworpen voor een precieze integratie op draaitafel
Met zijn genummerde afmetingen (montageafstand, effectieve lengte, overhang en offsethoek) past deze toonarm binnen een "millimeterprecisie" benadering: het gaat niet om een eenvoudige vervanging, maar om een component die wordt afgesteld en uitgelijnd om het beste uit een cartridge te halen. Het doel is duidelijk: een coherente geometrie verkrijgen tussen pivot, plateau en naaldpunt, om de groefvolging en stabiliteit van de weergave te waarborgen.
Bij gebrek aan een aanduiding van serie of fabrikant blijven deze specificaties het centrale element om het product te positioneren: het richt zich vooral tot degenen die de plaatsing en afstellingen willen beheersen, in plaats van zich te beperken tot een "plug and play" montage.
Voor wie en in welke toepassingen maakt deze toonarm het verschil
Deze toonarm is bijzonder geschikt voor gebruikers van draaitafels die hun cartridge willen optimaliseren, hetzij voor Hi-Fi luisterervaringen, in een home studio of in een context van archivering en digitalisering waar mechanische regelmaat essentieel is. De hoogte-afstelmogelijkheden (59 tot 79 mm) en het bereik van de afstand gerelateerd aan het plateau (20 tot 48 mm) helpen om het geheel aan te passen aan verschillende chassis en montagehoogtes.
Hij richt zich ook op liefhebbers die hun configuratie willen verfijnen: keuze van cartridge, uitlijning, balancering via contragewicht en controle van mechanische spanningen. Het opgegeven effectieve massa (11 g) geeft een nuttig referentiepunt om na te denken over het globale gedrag van arm + cartridge, en te streven naar een homogeen geheel.
Functionaliteiten en nieuwigheden
Deze arm legt de nadruk op concrete leesparameters: montageafstand (331 mm), effectieve lengte (323,5 mm), overhang (12,5 mm) en offsethoek (16,75 graden). Deze gegevens vormen de basis voor het uitlijnen van de cartridge en maken het mogelijk een reproduceerbare afstelling te creëren bij het wisselen van behuizing of cartridge.
De hoogte-instellingen (59 tot 79 mm boven het montageoppervlak) en het interval tussen montageoppervlak en bovenkant plateau (20 tot 48 mm) bieden speelruimte om de positie van de arm aan te passen aan de combinatie draaitafel + cartridge. Wat balancering betreft, geven twee armgewichten (680 g standaard, 730 g zwaar) en een aparte radiale speling van het contragewicht (85 mm of 93 mm afhankelijk van het gewicht) aan dat het ontwerp is gemaakt om cartridges met verschillende massa's te accepteren, terwijl een stabiele afstelling bij de pivot behouden blijft (diameter van de armas: 18 mm).
Technische specificaties
| Categorie | Draaitafel-onderhoud |
| Montageafstand | 331 mm |
| Effectieve lengte | 323,5 mm |
| Overhang | 12,5 mm |
| Offsethoek | 16,75 graden |
| Diameter van de armas | 18 mm |
| Hoogte boven het montageoppervlak | 59 tot 79 mm |
| Afstand van montageoppervlak tot bovenkant plateau | 20 tot 48 mm |
| Gewicht van de cartridge | 18 tot 26 g (met behuizing) |
| Gewicht van de toonarm | 680 g / 730 g (standaardgewicht / zwaar gewicht) |
| Radiale speling van het contragewicht | 85 mm voor standaardgewicht; 93 mm voor zware gewichten (gemeten vanaf het draaipunt) |
| Effectieve massa van de arm | 11 g |
Questions fréquentes
Wat zijn de montageafmetingen van de Ortofon Hifi AS-309r toonarm?
De benodigde montagedistance is 331 mm, voor een effectieve lengte van 323,5 mm. Het overhang is vastgezet op 12,5 mm en de offsethoek is 16,75 graden.
Welke cartridge kan op deze 12 inch toonarm worden gemonteerd?
Het aangegeven gewichtbereik voor de cartridge inclusief behuizing ligt tussen 18 en 26 g. De effectieve massa van de toonarm is 11 g, wat een nuttig referentiepunt is voor het samenstellen van een coherent toonarm-cartridge systeem.
Is het mogelijk om de hoogte aan te passen?
De toonarm biedt een in hoogte verstelbare afstand van 59 tot 79 mm boven het montageoppervlak. De afstand tussen dit oppervlak en de bovenkant van de plaat kan liggen tussen 20 en 48 mm. Deze maten maken het mogelijk om de plaatsing aan te passen aan de draaitafel en aan de hoogte van de cartridge.
Welke contragewichten worden meegeleverd bij deze toonarm?
Twee configuraties worden aangegeven: een standaardgewicht van 680 g en een zwaar gewicht van 730 g. Het radiale bereik van het contragewicht is 85 mm met het standaardgewicht, of 93 mm met het zware gewicht, vanaf het draaipunt.
Welke boorgatdiameter moet worden voorzien om deze toonarm te monteren?
De as van de toonarm heeft een diameter van 18 mm, een maat die in overweging moet worden genomen bij de voorbereiding van de montage op het chassis van de draaitafel.
