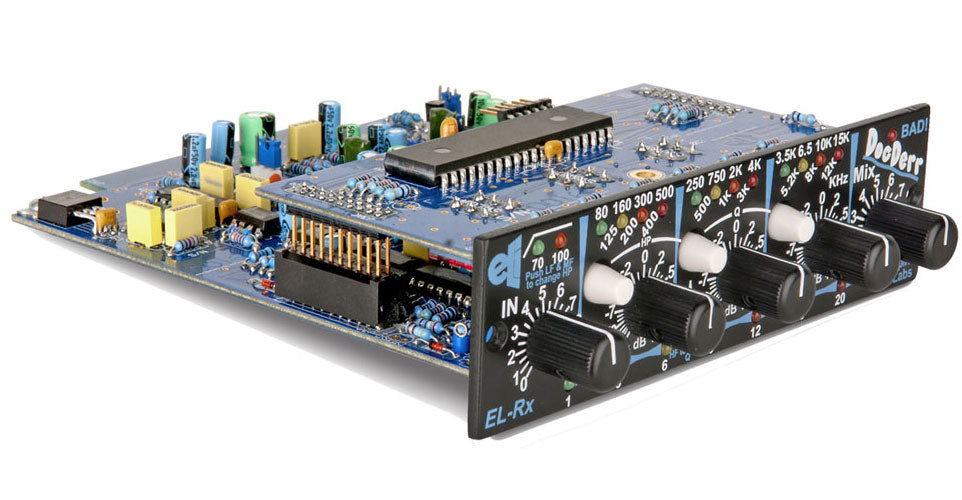

Empirical Labs EL-RX Docderr Horizontaal

De essentie over de dynamiek- en correctieverwerker Empirical Labs DocDerr EL-Rx

• Volledige signaalverwerking in ELI 500-serieformaat: ultra-stille voorversterker, geavanceerde equalizer, "one knob" compressie en bandemulatie.
• Ingangsflexibiliteit: compatibel met lijn- of instrumentniveausignalen, met een interne micro-schakelaar voor instrumentmodus met +16 dB gain.
• Ingebouwde parallelle compressie via de "Mix"-regeling: mengt het niet-gecomprimeerde EQ-signaal met het gecomprimeerde en verzadigde signaal voor bredere en levendigere texturen.
• Studio- en live-integratie: horizontale of verticale oriëntatie en mogelijkheid tot stereokoppeling voor stereo bronnen.

Een DocDerr-module ontworpen voor de ELI 500-serie: compactheid, consistentie en een "studio ready" benadering

Na meer dan twee jaar ontwikkeling en testen is de DocDerr EL-Rx ontworpen om in een compact en direct inzetbaar formaat een krachtige en muzikale analoge signaalverwerkingsketen te concentreren. Het past binnen de filosofie van de ELI 500-modules: hoogwaardige klank, directe ergonomie en nette integratie in een speciale voedingrack, met een horizontale of verticale oriëntatie afhankelijk van uw configuratie.

Deze productlijnlogica komt ook terug in de productiegerichte functies: mogelijkheid tot stereokoppeling om bus- of stereotracks te verwerken en een architectuur die de nadruk legt op het geluidsresultaat in plaats van complexe instellingen.

Voor wie en voor welke toepassingen: opname, mixen en "studio" geluid op het podium

De DocDerr is gericht op geluidstechnici, producers en muzikanten die een bron direct bij de ingang willen vormgeven of een premium afwerking aan de mix willen geven zonder meerdere apparaten te gebruiken. Bij opname blinkt hij uit in het stabiliseren van dynamiek, het vormgeven van het spectrum en het beheersen van transiënten terwijl de muzikaliteit behouden blijft. Bij mixen is het een snel hulpmiddel om een track te "zetten", dichtheid toe te voegen en de hoge tonen elegant te beheren.

Dankzij de instrumentmodus (interne micro-schakelaar) en de lage ruis is hij ook perfect geschikt voor akoestische instrumenten (akoestische gitaar, strijkers, percussie), bas, synthesizers en wereldmuziekinstrumenten, ook in live situaties waar een "console/studio" geluid op het podium gewenst is.

Belangrijkste functies: stille voorversterking, gerichte equalizer, muzikaal "intelligente" compressie

Voorversterker: schoon, stabiel, klaar voor podium en studio

De voorversterkersectie biedt een uiterst lage ruisvloer en accepteert zowel lijnniveau als instrumentniveau signalen. Voor instrumenten maakt een interne micro-schakelaar het mogelijk om de module om te schakelen naar een instrumentvoorversterker met een extra gain van 16 dB, ideaal wanneer u attack, definitie en een stevig niveau voor verwerking wilt.

Equalizer: krachtige filtering en zorgvuldig geselecteerde frequenties voor snelle aanpassing

Direct na de voorversterker combineert de equalizer een twee-standen high-pass filter met drie parametrische filters. Het doel is duidelijk: effectieve en muzikale correctie bieden met zorgvuldig geselecteerde frequentiebereiken om essentiële handelingen te dekken (lage frequenties schoonmaken, resonantie verwijderen, mid-high openen, lucht toevoegen) zonder tijd te verliezen.

Dynamiek: Empirical Labs compressie en bandemulatie om transiënten te verzachten

De dynamieksectie biedt een unieke aanpak: een compressie bekend om zijn muzikaliteit, gecombineerd met een analoge bandemulatie circuit. Dit duo verzacht hoge frequenties, beheerst transiënten en voegt een gevoel van cohesie toe, bijzonder nuttig voor zang, akoestische instrumenten, bas of bronnen met veel attack.

De "one knob" filosofie legt de nadruk op snelheid: u vindt een effectieve dynamische controle zonder verstrikt te raken in complexe instellingen, terwijl het resultaat professioneel bruikbaar blijft.

"Mix" controle: parallelle compressie zonder externe patch

De "Mix" functie is een van de meest creatieve kenmerken van de DocDerr. Hiermee kunt u het niet-gecomprimeerde signaal van de equalizers mengen met het gecomprimeerde en verzadigde signaal. Dit levert parallelle compressie direct in de module op: meer dichtheid en stabiliteit, terwijl de attack en natuurlijke dynamiek van de bron behouden blijven. Dit is een veelgebruikte methode bij opname en mixen om het klankpalet te verbreden, body toe te voegen en een constante aanwezigheid in de mix te behouden.

Technische specificaties

Categorie

equaliser

EQ

3 banden

Frequentierespons	3 Hz tot 180 kHz op de equalizersectie (-3 dB punt)	Attack	circa 1 ms
Dynamisch bereik	120 dB tussen minimum- en maximum uitgangsniveau (THD 0,5%, zachte clipping)	Release	intern vast ingesteld op circa 0,2 s
Ruisvloer (Mix op 0)	-91 dBu (typische waarde)	Met de EL500 voedingrack	een knop voor koppeling
Vervormingsbereik	tussen 0,0006% en 10% bij 1 kHz, afhankelijk van modus en instellingen	Ingangsimpedantie	120 kOhm (Instrument In)
Ingangsniveau voor harde clipping	+22 dBm (lijn-ingang modus)	Uitgangsimpedantie	lager dan 75 ohm
Maximaal uitgangsniveau (Mix op 0)	+28,5 dBm
