Definitive Audio Td 400 Mh/Pt

Een "rack 1U" formaat ontworpen voor moderne geluidsversterking

Dit draadloze microfoonsysteem past binnen de logica van hedendaagse geluidsconfiguraties: een 1U ontvanger die in een rack kan worden geïntegreerd, aansluitingen die geschikt zijn voor mengpanelen, en frequentiebeheer ontworpen om storingen op locatie te beperken. De combinatie van een UHF-band en een PLL-frequentiesynthese zorgt voor een stabiel gebruik, met lage harmonische straling en consistente instellingen van het ene evenement naar het andere.

Voor optredens, gebedshuizen, multifunctionele zalen of vaste installaties vereenvoudigt het beschikken over 4 kanalen in één behuizing de bekabeling en versnelt het de opbouw, terwijl een duidelijke aflezing behouden blijft dankzij de kleurendisplay LCD-schermen.

Voor wie is deze UHF 4-kanaals microfoonset bedoeld?

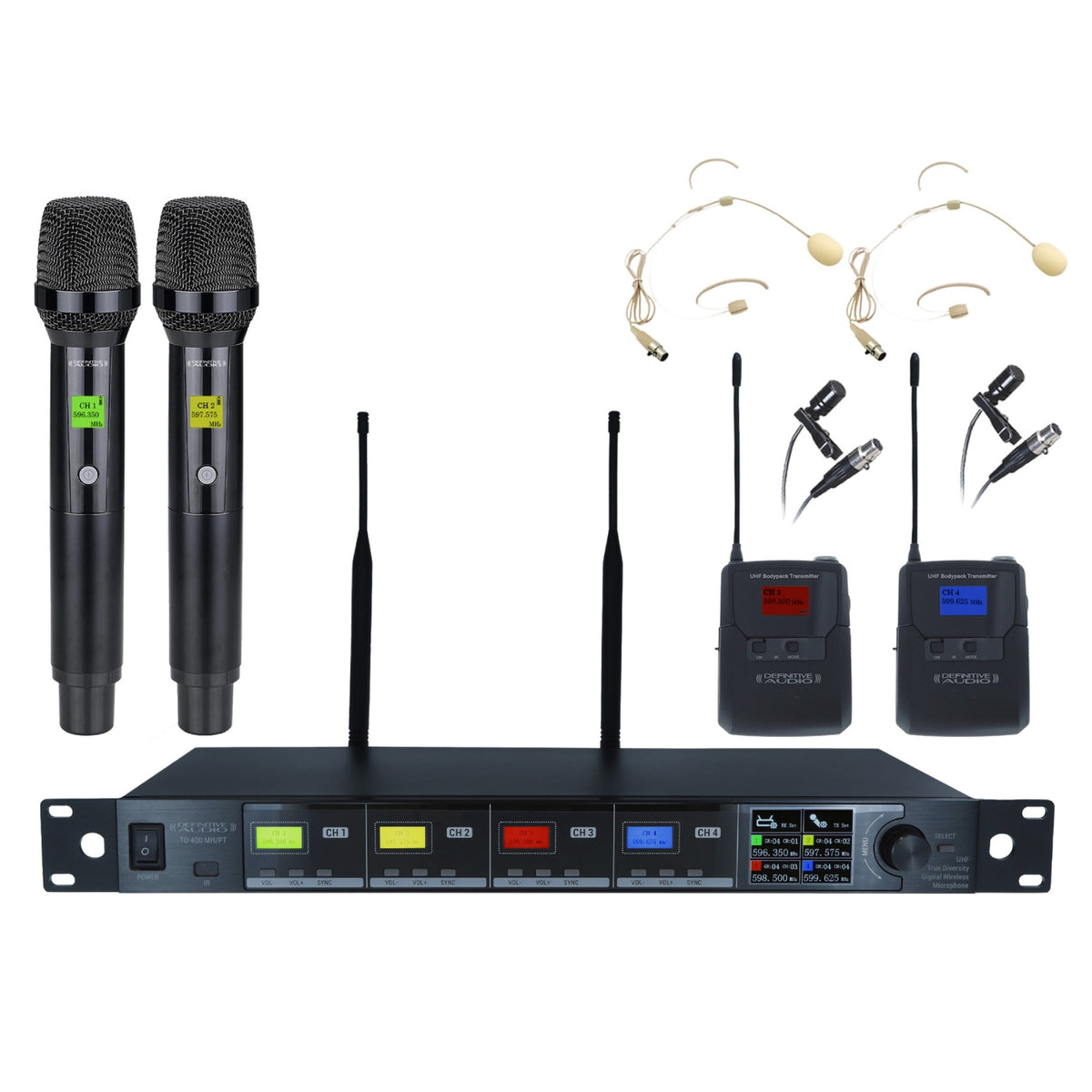

Deze set is bijzonder geschikt als u meerdere sprekers met verschillende behoeften moet beheren: zanger met handheld microfoon, spreker met dasspeldmicrofoon, coach of presentator met headset, of een animatieteam met snelle wisselingen tussen gebruikers. De 2 bodypack zenders maken het mogelijk om het meest discrete formaat (dasspeld) of het meest dynamische (headset) te kiezen afhankelijk van de situatie.

Het is ook geschikt voor situaties waar men de bediening wil beperken: gecentraliseerde instellingen op de ontvanger, leesbare weergave en de mogelijkheid om zenders te synchroniseren maken het gebruik eenvoudiger, zelfs bij snelle wisselingen op het podium.

Belangrijke functies voor betrouwbare en snelle exploitatie

RF-stabiliteit: PLL, frequentiegroepen en groot afstembereik

Het systeem is gebaseerd op een PLL-frequentiesynthesecircuit met fasevergrendeling en een ontwerp met frequentiegroepen : meerdere vooraf ingestelde groepen zijn voorzien om aan te sluiten bij de gebruiksfrequentie. Het afstembereik kan oplopen tot 50 MHz, voor maximaal 2000 schakelbare frequenties (afhankelijk van de regio). Deze flexibiliteit is nuttig wanneer meerdere draadloze systemen naast elkaar bestaan of wanneer de radio-omgeving verandert.

True Diversity ontvangst en geïntegreerd antennebeheer

De True Diversity ontvangst, gecombineerd met 2 gescheiden antennes, streeft naar betere ontvangst door de impact van veldvariaties te beperken. De ontvanger bevat ook een antennedistributiesysteem dat effectief wederzijdse stralingsinterferenties tussen antennes vermindert, wat een pluspunt is in een rack wanneer meerdere radio-elementen dicht bij elkaar staan.

Gebruiksgemak: kleurendisplays en ACT infrarood synchronisatie

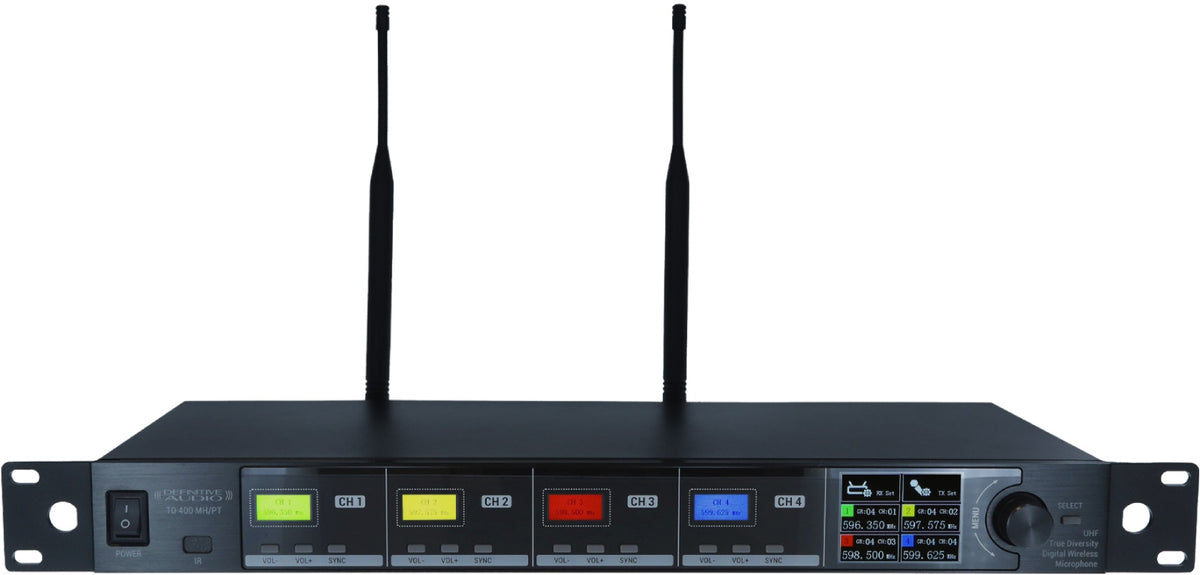

De ontvanger beschikt over 4 kleurendisplay LCD-schermen, met instelbare achtergrondkleur, en een interface die 1 hoofdcontrole en 4 subkanalen met display combineert. De ACT -functie maakt draadloze synchronisatie van de zenders via een infrarood interface mogelijk, handig om de opstart te versnellen en instelfouten te voorkomen.

Audio kwaliteit en mixaanpassing

Om aan diverse toepassingen te voldoen (spraak, zang, animatie) biedt het systeem een frequentierespons van 50 Hz tot 16 kHz met vlakke respons, en een geïntegreerde ontvangerfrequentierespons van 50 Hz tot 18 kHz (+/- 3 dB). Een instelbare 7-bands equalizer processor maakt het mogelijk het geluid aan te passen aan stemmen, zaal en geluidsinstallatie, als aanvulling op de instellingen van de mixer.

Technische specificaties

Categorie	Compleet systeem	Microfooncapsule	dynamisch/statisch
Directiviteit	cardioide

UHF draadloos microfoonsysteem quadruple	2 handheld microfoons + 2 bodypack zenders	Equalizer processor	instelbaar met 7 banden
Type	True Diversity, 4 kanalen	Frequentierespons (systeem)	50 Hz tot 16 kHz met vlakke respons
Band	UHF	Ontvangstkanaal	enkel kanaal
UHF frequentiebereik	580 tot 608 MHz	Oscillatiemodus	PLL-fasevergrendeling, frequentiesynthese
Circuit	PLL-fasevergrendeling, stabiele kenmerken, lage harmonische straling	Modulatiemodus	FM-modulatie
Ontwerp met frequentiegroepen	meerdere vooraf ingestelde groepen compatibel met gebruiksfrequentie	RF-gevoeligheid	bij Input 6 dBV, S/N > 80 dB
Afstembereik	tot 50 MHz	Geïntegreerde frequentierespons	50 Hz tot 18 kHz (+/- 3 dB)
Aantal schakelbare frequenties	tot 2000 (afhankelijk van regio)	Geïntegreerde THD	< 0,5% bij 1 kHz
Maximale zendvermogen	13 dBm (afhankelijk van regio)	Paneelweergave	LCD + LED
ACT functie	draadloze synchronisatie van zender via infrarood interface	Afmetingen (mm)	483 x 46 x 162
Werkbereik	60 m lineaire afstand	Gewicht	4,60 kg
Stille bedieningsmodus	audio code en ruisvergrendeling
