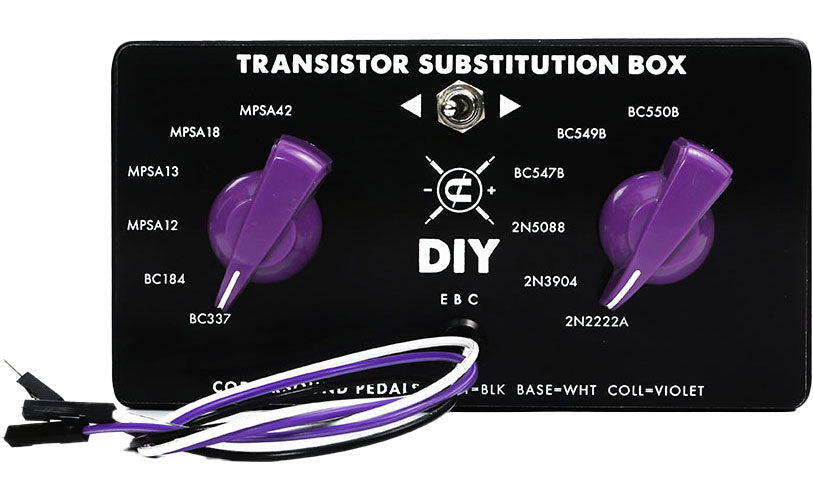

CopperSound Substitutiedoos voor transistoren

Een "substitution box" benadering ontworpen voor prototyping in audio-elektronica

Een substitutiebox is een ontwerptool waarmee je snel waarden of types componenten in een circuit kunt vergelijken, terwijl je tegelijkertijd het resultaat hoort en meet. In de wereld van DIY muziek (effectpedalen, modificaties, kleine audioprojecten) wordt dit type tool snel onmisbaar zodra een component het uitgangsniveau, de dynamiek, ruis, headroom of klankkleur beïnvloedt. De Coppersound Substitution Box Transistor richt zich op een van de meest bepalende keuzes voor het karakter van een circuit: de transistor.

Opmerking: de "Substitution Box" serie is ook beschikbaar in andere varianten (weerstanden, filmcondensatoren, keramische condensatoren, elektrolytische condensatoren, diodes), wat het mogelijk maakt om dezelfde werkwijze te behouden over de hele prototypingketen, van fijne afstelling van een filter tot de keuze van een clippingcomponent.

Voor wie en in welke gevallen gebruik je de Coppersound Substitution Box Transistor?

Deze substitutiebox is bedoeld voor pedalenbouwers, DIY-liefhebbers, technici en iedereen die prototypeert op een breadboard (of een transistorkeuze wil valideren vóór integratie op een printplaat). Hij is vooral nuttig wanneer je gedragingen wilt vergelijken in plaats van "waarden": scherpere attack, zachtere saturatie, meer uitgesproken gate, betere stabiliteit of een beter gecontroleerde achtergrondruis afhankelijk van het gekozen type transistor.

In de praktijk bespaart hij je tijd bij het heen en weer wisselen: in plaats van een transistor te verwijderen, de pootjes om te buigen, de verbindingen te controleren en opnieuw te beginnen, schakel je direct van de ene optie naar de andere. Resultaat: je luistert meer, meet sneller en neemt betrouwbaardere beslissingen op basis van consistente tests.

Belangrijkste functies: transistors vergelijken onder echte omstandigheden zonder je sessie te onderbreken

De Substitution Box Transistor is ontworpen om experimenteren soepel te laten verlopen: je sluit de box aan op de testpunten van het circuit en selecteert verschillende transistorreferenties om variaties in gain, respons en gedrag te observeren. Dit is een groot voordeel voor circuits waarbij de componentkeuze het speelgevoel verandert, zoals fuzzpedalen, bepaalde boosts of gevoelige ingangsstages.

Een selectie gericht op DIY audio

Deze versie bevat meerdere transistorfamilies die vaak voorkomen in audiodesign: BJT, JFET en MOSFET N-kanaal. Zo kun je verschillende topologieën en signaturen vergelijken en snel identificeren wat het beste bij je doel past (transparantie, kleuring, compressie, respons op gitaarvolume, enz.).

Geassembleerd, zodat je je kunt concentreren op geluid en meting

Elk model wordt volledig geassembleerd geleverd. Zo voorkom je bedrading- of montagefouten die vergelijkingen vaak verstoren, en ga je direct naar de essentie: testen, luisteren, meten, itereren.

Technische specificaties

Effecten	Amp Simulator	kleur	Zwart
Gebruik	sta_des_gui_ele

Model	Coppersound Substitution Box Transistor	Diodes	24 diodeparen (kleinsignaal, zener, Schottky, MOSFET en germanium)
Weerstanden	24 waarden, van 10 ohm tot 1 MOhm (1/4 W)	Keramische condensatoren	24 waarden, van 1 pF tot 820 pF (50 V)
Filmcondensatoren	24 waarden, van 1 nF tot 1 uF (63 V)	Elektrolytische condensatoren	24 waarden, van 1 uF tot 470 uF (25 V)
