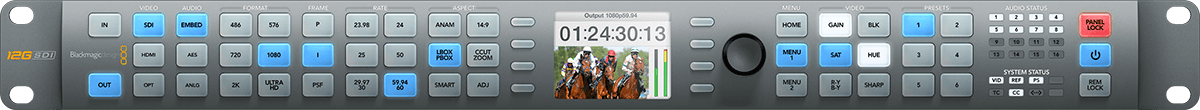

Blackmagic Design Teranex AV

Teranex AV: de Teranex-filosofie ontworpen voor live en audiovisuele integratie

Teranex AV behoort tot de lijn Teranex-converters die zijn ontworpen om de onverwachte format- en standaardverschillen op te vangen die dagelijks voorkomen in regiekamers, studio's, regiewagens en vaste installaties. De kracht ligt in het combineren van Teranex beeldverwerkingsalgoritmen met een realtime productiegerichte architectuur: up/down/cross conversies, standaardconversies en beheer van essentiële data (timecode, ondertiteling, auxiliaries) zonder de stroom te verstoren. Resultaat: een betrouwbare brug tussen heterogene bronnen, schermen, mixers, recorders en distributieketens.

Voor wie en voor welke toepassingen: concerten, broadcast, evenementen en postproductie

De Blackmagic Design Teranex AV is bedoeld voor technische teams die directe compatibiliteit moeten garanderen tussen diverse videosignalen: live camera's, spelers, computers, studiomonitors, oudere apparatuur of signalen uit andere distributiegebieden. Bij concerten of evenementen is de lage latentie een groot voordeel om een camera op een LED-wall te tonen zonder vertraging, zelfs bij zeer "gevoelige" shots (close-ups van handen op een keyboard, percussie, sprekers op het podium).

In broadcast en postproductie vereenvoudigt het de routing en normalisatie van signalen, terwijl kritieke workflow-informatie behouden blijft: timecode, auxiliary data en multikanaal audio. Het wordt zo een "veiligheids"-tool: wanneer een onverwacht format binnenkomt, vindt een nette conversie plaats met direct bruikbare video voor uitzending of montage.

Belangrijkste functies: realtime conversie, synchronisatie en multikanaal audio

Conversies in SD, HD en Ultra HD tot 2160p/60

Teranex AV ondersteunt up-, down-, cross- en standaardconversies over een breed scala aan formaten tot 2160p/60. De beeldverwerking omvat framerate detectie en correctie, evenals geoptimaliseerde scaling om leesbaarheid en stabiliteit te behouden, vooral bij up-conversies voor grote schermen.

Laag latentie en frame-synchronisatie

Met een latentie van slechts 67 milliseconden blijft de Teranex AV geschikt voor live toepassingen: IMAG-projectie, podiummonitoring, publieksweergave of integratie in een productieketen waar elke frame telt. Hij beschikt ook over een referentie-ingang voor ingebouwde frame-synchronisatie en een referentie-uitgang om synchronisatie te genereren, handig voor het stabiliseren van multi-apparatuursystemen.

Geavanceerd audiobeheer: 16 kanalen, precieze conversies en remapping

Op audiogebied ondersteunt het apparaat tot 16 kanalen met nauwkeurige conversies en volledige kanaalremapping, wat helpt om consistentie te bewaren tussen video en typische broadcast audio-configuraties (stereo, meertalig, stems, ambiance). De XLR-ingangen bieden twee symmetrische analoge kanalen of vier AES/EBU kanalen, terwijl de consument HiFi-connectoren een 2-kanaals ingang bieden van bronnen zoals laptops.

Geïntegreerde tools: freeze frame, diatheek, tests en netwerkcontrole

Teranex AV bevat een intern freeze frame geheugen en een live freeze functie, handig om een signaal te bevriezen, een overgang te beveiligen of een incident live te beheren. Het biedt ook een video testpatroon generator met audio testtonen voor geluidscontroles en een Gigabit Ethernet interface voor afstandsbediening. Tenslotte zorgen metalen beugels aan de achterkant voor betere bescherming van kabels en connectoren bij rackinstallaties en transport.

Technische specificaties

Accessoires inbegrepen	Stroomkabel	Uitgangen	HDMI, Optisch, TM_SortiesConvertisseurAV005
Categorie	TM_categorieConvertisseurAV007	Voeding	100 - 240 V wisselstroom - 50/60 Hz
Vereist stroom	Ja	Consumptie	42 W
Maximale conversieresolutie	TM_ResolutionMaxConvertisseurAV001	Gewicht	2 kg
Type	Video	Afmetingen (mm)	482 x 125 x 44
Ingangen	Optisch, TM_EntreesConvertisseurAV001, TM_EntreesConvertisseurAV002, TM_EntreesConvertisseurAV005, TM_EntreesConvertisseurAV006, TM_EntreesConvertisseurAV007, TM_EntreesConvertisseurAV008, TM_EntreesExtension004

Stroomverbruik

42 W

Afmetingen

482 x 44 x 125 mm (19 inch rack, 1U)
