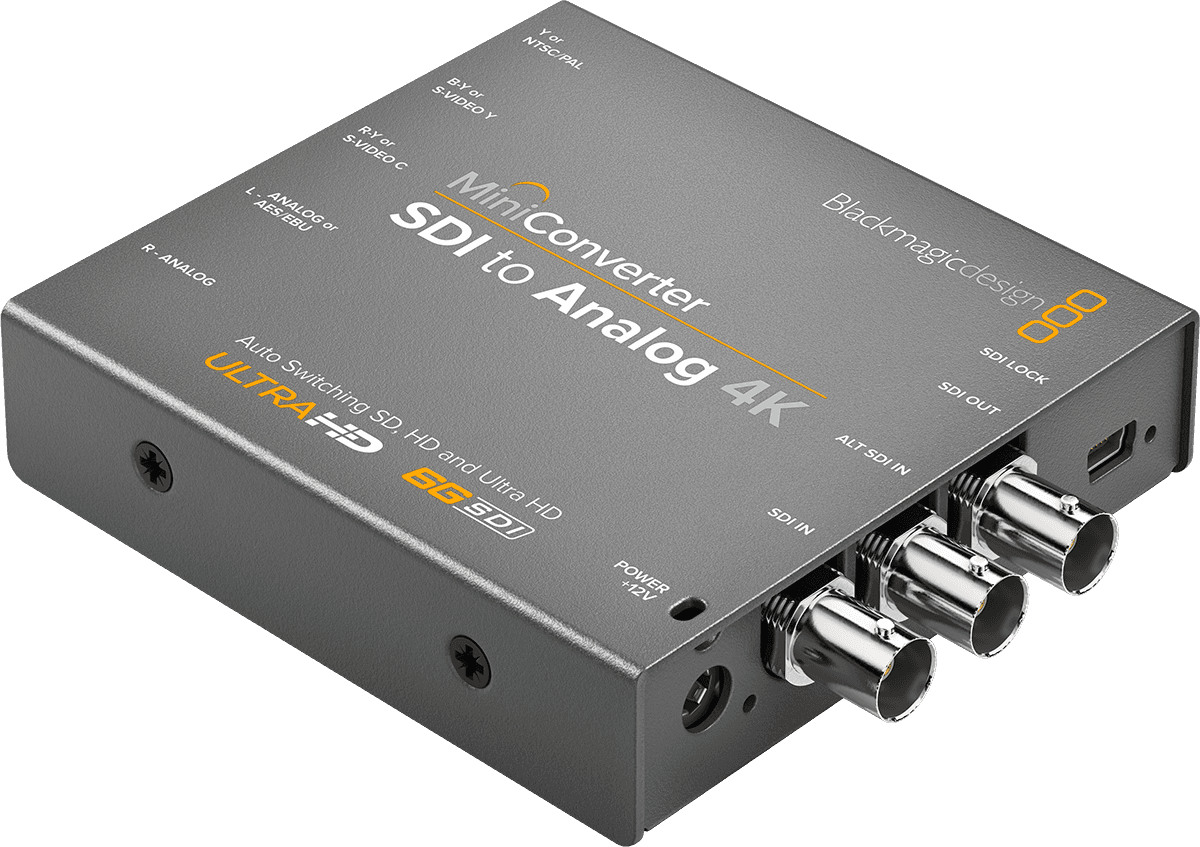

Blackmagic Design Mini Converter - SDI to Analog 4K

Een "Mini Converter 4K" gateway ontworpen voor hybride workflows

In veel studio's, regiekamers en buitenuitzendingwagens evolueert de SDI-infrastructuur sneller dan sommige monitoring- en archiveringscomponenten. De Mini Converter SDI naar Analoog 4K past binnen de filosofie van de "Mini Converter 4K" familie: een moderne SDI-productieketen behouden (tot 6G-SDI) terwijl bestaande analoge displays, recorders of matrices blijven worden gebruikt. In vergelijking met eerdere generatie converters met lagere datasnelheden, ondersteunt deze versie 6G-SDI en Ultra HD signalen tot 2160p30, met geïntegreerde down-conversie om direct een bruikbaar analoog signaal uit te voeren.

Een converter gemaakt voor regie, post-productie en digitalisering

Deze video converter is bedoeld voor omgevingen waar compatibiliteit net zo belangrijk is als stabiliteit: live regies, studio's, controlekamers, post-productiestudio's, dienstverleners en AV-integratoren. Hij is ideaal om een analoge referentiemonitor van stroom te voorzien, een back-up monitoringcircuit te onderhouden, of oudere apparatuur (videorecorders, routers, cascaderende converters) te koppelen aan een recente SDI-bron. Bij archiefdigitalisering vereenvoudigt hij ook gemengde SD/HD/UHD configuraties door snel een standaard analoog signaal (composite, S-Video of component) te leveren zonder de hele keten te herzien.

Belangrijke functies: continuïteit van dienst, eenvoudige distributie en nette down-conversie

SDI-redundantie en SDI-loop voor robuustere bekabeling

De aanwezigheid van een ALT SDI-ingang maakt effectieve redundantie mogelijk: als het hoofd SDI-signaal wegvalt, schakelt de converter automatisch over om onderbrekingen bij uitzending of opname te beperken. De SDI loop-uitgang is een praktisch voordeel om het signaal naar een ander apparaat (SDI-monitor, recorder, andere converter) te distribueren zonder splitter toe te voegen, wat patching vereenvoudigt en faalpunten vermindert.

SDI naar analoge conversie met formatbeheer en HD down-conversie

De Mini Converter ondersteunt een breed scala aan SD, HD, 2K en Ultra HD formaten met automatische detectie. Bij voeding met een 6G-SDI bron kan hij een HD down-conversie uitvoeren om een coherent en direct bruikbaar analoog signaal te leveren in YUV component, NTSC/PAL composite of S-Video. Dit is een efficiënte oplossing om een analoog monitorpark te behouden of apparatuur te voeden die een "klassiek" videosignaal vereist, terwijl men met moderne bronnen blijft werken.

Symmetrische 2-kanaals audio voor professionele integratie

Voor configuraties waarbij audio synchroon moet lopen met beeld zijn professionele 2-kanaals audio-uitgangen beschikbaar in symmetrisch analoog en symmetrisch digitaal via 6,35 mm jacks. Dit maakt eenvoudige aansluiting op een mengpaneel, recorder of audiosysteem mogelijk, met een studio- en broadcastgerichte aanpak.

Fysieke regelaars en USB-configuratie

De bediening kan direct via mini-schakelaars gebeuren, of gedetailleerder via USB voor configuratie en firmware-updates. Deze dubbele modus is ideaal in gebruik: snelle afstelling ter plaatse, gevolgd door standaardisatie van parameters in de werkplaats of bij integratie.

Technische specificaties

Accessoires inbegrepen	Externe voeding	Uitgangen	4x SDI, TM_SortiesConvertisseurAV014
Categorie	TM_categorie001	Voeding	Externe voeding
Vereist stroom	Ja	Consumptie	8 W
Maximale conversieresolutie	TM_ResolutionMaxConvertisseurAV001	Gewicht	303 g
Type	Video	Afmetingen (mm)	123 x 92 x 23
Ingangen	1x SDI

SDI video-ingangen	1 x SD, HD of 6G-SDI. 1 x ALT SDI ingang met automatische overschakeling bij storing van de hoofd ingang.	4K video normen	4K DCI 23.98p, 24p, 25p.
SDI video-uitgangen	1 x SDI loop-uitgang.	SDI normen compliance	SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE ST-2081, ITU-R BT.656 en ITU-R BT.601.
Analoog video-uitgangen	NTSC, PAL, S-Video en SD/HD component vanaf de 6G-SDI ingang.	SDI video datasnelheden	automatische detectie tussen standaarddefinitie en hoge definitie.
Analoog audio-uitgangen	2-kanaals professionele symmetrische analoge audio met standaard 6,35 mm jack aansluitingen.	SDI video sampling	4:2:2.
Digitaal audio-uitgangen	2-kanaals professionele symmetrische digitale audio met standaard 6,35 mm jack aansluitingen.	SDI audio sampling	48 kHz, 24 bit.
Redundante SDI-ingang	schakelt automatisch bij verlies van het hoofd SDI-signaal.	SDI kleurprecisie	4:2:2.
Ondersteuning van meerdere datasnelheden	automatische detectie van SD, HD of 6G-SDI.	SDI kleurenschema	YUV.
Firmware-updates en configuratie	USB.	Analoge ondersteuning	525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080i50, 1080i59.94, 1080i60.
Synchronisatie	ja.	Analoge kleurenschema	YUV.
SD video normen	525i59.94 NTSC, 625i50 PAL.	Analoge kleurprecisie	4:2:2.
HD video normen	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60.	Formaatconversie	HD down-conversie.
2K video normen	2K DCI 23.98p, 24p, 25p, 23.98PsF, 24PsF, 25PsF.	Softwarecontrole	firmware-updates voor Mac en Windows via USB.
Ultra HD video normen	2160p23.98, 24, 25, 29.97, 30.
