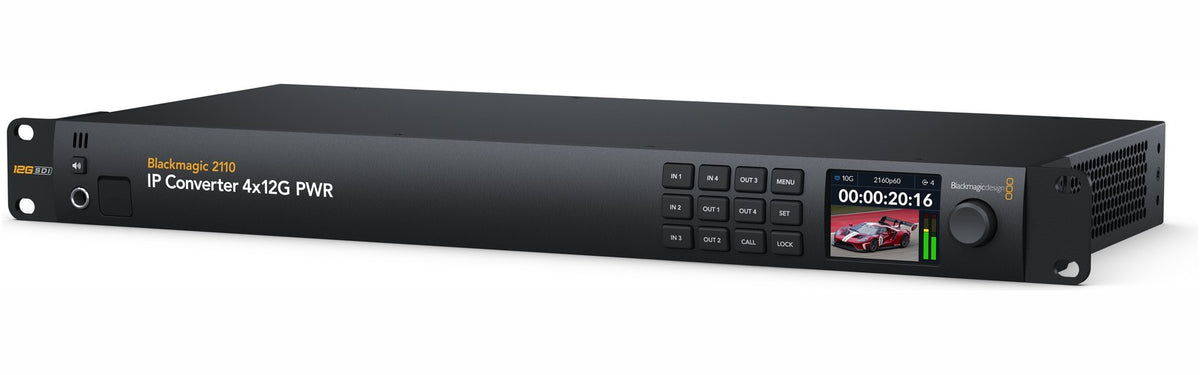

Blackmagic Design Blackmagic 2110 IP Converter 4x12G PWR

Een strategische schakel voor de overgang van SDI naar SMPTE 2110

De Blackmagic 2110 IP Converter 4x12G PWR past duidelijk in de evolutie van broadcastinfrastructuren naar flexibelere, schaalbaardere en eenvoudiger te implementeren IP-netwerken. Waar veel omgevingen nog massaal met 12G-SDI werken, maakt dit model het mogelijk om SMPTE 2110 IP-video te integreren zonder de bestaande infrastructuur volledig te vervangen.
Deze versie onderscheidt zich door zijn ontwerp als 1 rackunit, de werking met 4 onafhankelijke converters en de mogelijkheid om video-conversie, ingebed audio-transport, hulpprogrammagegevens en PoE++-voeding te combineren. Binnen een professioneel productiesegment neemt het een concrete plaats in als een robuuste brug tussen een perfect beheerde SDI-wereld en de nieuwste generatie IP-workflows.

Voor welke toepassingen is deze Blackmagic converter ontworpen?

Deze converter is bedoeld voor tv-zenders, vaste regiekamers, regiewagens, multicamera-sets, corporate studio's en evenementenleveranciers die SDI-apparatuur en een IP-netwerkinfrastructuur moeten laten samenwerken. Hij is bijzonder geschikt voor hybride installaties waar meerdere videostreams betrouwbaar moeten circuleren terwijl de vertrouwde SDI-bediening behouden blijft.
Dankzij de 4 onafhankelijke bidirectionele conversies kan hij zowel meerdere bronnen aansluiten als meerdere signalen distribueren naar een SMPTE 2110-kernnetwerk. Het frontpaneel met LCD-scherm, luidspreker, hoofdtelefoonaansluiting en speciale bedieningselementen vergemakkelijkt ook lokale supervisie, een groot voordeel in omgevingen waar reactievermogen net zo belangrijk is als signaalkwaliteit.

Een complete broadcastgateway voor huidige IP-workflows

Vier 12G-SDI naar IP conversies in één chassis

De belangrijkste troef van de 2110 IP Converter 4x12G PWR is zijn dichtheid. In één rackmount chassis biedt hij 4 onafhankelijke bidirectionele videoconverters. Dit maakt het mogelijk om bekabeling te rationaliseren, ruimte in de rack te besparen en integratie in een productie- of bijdrage-architectuur te vereenvoudigen.
De compatibiliteit met snelheden van 270 Mb, 1.5G, 3G, 6G en 12G maakt hem geschikt voor diverse bronnen en infrastructuren. Automatische detectie van SD-, HD-, Ultra HD- en 4K-formaten vermindert handelingen bij installatie en verhoogt de dagelijkse betrouwbaarheid.

Echte SMPTE 2110-compatibiliteit voor professionele omgevingen

Dit model transporteert niet alleen beeld. Het ondersteunt de standaarden SMPTE ST 2110-20, 2110-21, 2110-30 en 2110-40, wat betekent dat het onbewerkte video, PCM-audio en hulpprogrammagegevens verwerkt binnen een broadcastconforme omgeving. Statische HDR-metadata, timecode en gecodeerde ondertiteling kunnen zo in de stream geïntegreerd blijven.
Synchronisatie is gebaseerd op PTP v2 IEEE 1588-2008 met ST 2059-1 en ST 2059-2, een essentieel punt om temporele coherentie op een productienetwerk te behouden. Ondersteuning voor NMOS IS-04 en IS-05 vergemakkelijkt de ontdekking, registratie en beheer van verbindingen in moderne IP-infrastructuren.

PWR-versie: PoE++ voeding en vereenvoudigde integratie

De aanduiding PWR krijgt hier zijn volle betekenis. De 4 Ethernet 10G RJ-45 poorten kunnen PoE++ leveren om alleen compatibele downstream apparatuur van stroom te voorzien, zoals bepaalde camera's en Blackmagic converters. In een dichte installatie vermindert dit het aantal externe voedingen, vereenvoudigt de uitrol en verbetert de overzichtelijkheid van de bekabeling.
Daaraan toegevoegd zijn 2 interne AC-voedingen, een echte meerwaarde voor continuïteit in een broadcastcontext. Voor een regiekamer of technische rack verhoogt deze aanpak de algemene betrouwbaarheid en beperkt de gebruikelijke zwakke punten van externe voedingen.

Lokale supervisie, ingebedde audio en bedieningscomfort

Het frontpaneel is ontworpen voor praktisch gebruik, niet alleen voor de technische specificaties. Het bevat 12 knoppen, een 2,2 inch kleurenscherm en een wieltje om snel door menu's te navigeren en instellingen aan te passen. Deze ergonomie maakt bediening mogelijk zonder voortdurend afhankelijk te zijn van een externe werkplek.
Op audiogebied ondersteunt de converter 16 kanalen ingebedde audio op SDI- en IP-streams. De aanwezigheid van een luidspreker aan de voorkant en een 6,35 mm hoofdtelefoonaansluiting verhoogt de bruikbaarheid voor snelle controles tijdens exploitatie.

Technische specificaties

Downloadbaar

Neen

Totaal aantal SDI-ingangen	5	SMPTE ST-2110 IP audio-ingangen	16 kanalen ingebedde audio op ST-2110 IP video via 10G Ethernet
SDI video-ingangen	4	SMPTE ST-2110 IP audio-uitgangen	16 kanalen ingebedde audio op ST-2110 IP video via 10G Ethernet
Hoofd SDI-programma-ingang	1	Luidspreker	luidspreker aan de voorkant met volumeregeling
Totaal aantal SDI-uitgangen	5	Geïntegreerd bedieningspaneel	12 knoppen, 2,2 inch kleurenscherm en wieltje voor menu en instellingen
SDI video-uitgangen	4	SDI snelheden	270 Mb, 1.5G, 3G, 6G, 12G
Hoofd SDI-programma-uitgang	1 loop-uitgang	Ondersteuning voor meerdere datasnelheden	automatische detectie van SD, HD, Ultra HD en 4K
SMPTE ST-2110 IP video-ingangen	4 Ethernet 10G poorten	Synchronisatie	ja
SMPTE ST-2110 IP video-uitgangen	4 Ethernet 10G poorten	HD video standaarden	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30
IP video Ethernet	4 RJ-45 10 Gb/s PoE++ connectors compatibel met 10/100/1000/10G BASE-T voor SMPTE 2110 IP video in- en uitgang	Ultra HD video standaarden	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
PoE++	voedingsuitgang om alleen PoE-compatibele apparaten zoals Blackmagic camera's en converters van stroom te voorzien	4K video standaarden	4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Configuratie Ethernet	1 RJ-45 1 Gb/s connector compatibel met 10/100/1000 BASE-T voor configuratie en firmware-updates	SDI normconformiteit	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1, SMPTE ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40
Computerinterface	1 USB-C 3.0 poort voor firmware-updates en configuratie	SDI videosnelheden	schakelbare verbindingen tussen standaarddefinitie, 720p, 1080i, 1080p, 2K DCI, Ultra HD en 4K DCI
Analoge audio-uitgang	1 hoofdtelefoonaansluiting 6,35 mm	SDI kleurprecisie	4:2:2
SDI audio-ingangen	16 kanalen ingebedde audio op SDI-ingang	SDI kleurenschema	YUV
SDI audio-uitgangen	16 kanalen ingebedde audio op SDI loop-uitgang	Automatische SDI omschakeling	automatische detectie van SD, HD, 2K DCI, Ultra HD en 4K DCI. Niveau A en B worden automatisch gedetecteerd op de 3G-SDI ingang en zijn selecteerbaar op de 3G-SDI uitgang
